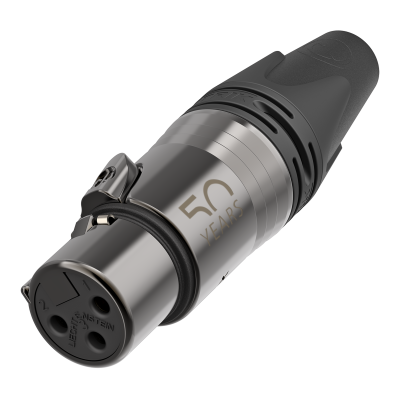

NC3FXX-50
3 芯母头电缆连接器，50 周年特别版
为纪念NEUTRIK 50周年这一里程碑事件，我们隆重推出了 50 周年特别版
连接器采用独特的深灰色导电金属电镀工艺和激光雕刻 50 周年Logo，集超凡耐用性和高雅气质于一身，镀金触点确保了卓越的性能和可靠性。母头 XLR 具有与之匹配的电镀按钮，可实现无缝设计配合。
特征和性能
- 导电金属电镀
- 无缝设计集成
- 镀金触点
- 母触点采用独特的笼型插孔设计，降低接触阻力，提高接触完整性
- 母接头采用改进的固体金属闩，尺寸更大，更易于操作
- 改良的卡盘式夹线套，提供更大的抗拉力，使组装更加快捷便利
- 提供彩色环和尾套，用于编码或识别
- 母触点包含一个焊接屏障，防止焊料进入插孔连接区
- 额外的接地弹簧片提供更好的外壳接地持续性
- 尾套带聚氨酯密封套，更大限度防止电缆受弯曲压影响
- 外壳内部带螺纹，有效防止任何损坏
下载
技术信息
| Product | |
|---|---|
| 产品 | NC3FXX-50 |
| 产品系列 | xlrCON |
| 连接类型 | 电缆连接器 |
| 类别 | 母 |
| Electrical | |
|---|---|
| 触点间电容 | ≤ 4 pF |
| 触点电阻 | ≤ 3 mΩ |
| 绝缘强度 | 1.5 kVdc |
| 绝缘电阻 | > 10 GΩ (初始) |
| 单个触点额定电流 | 16 A |
| 额定电压 | 50 Vac |
| Mechanical | |
|---|---|
| 线缆外径 | 3.5 - 8.0 mm |
| 插入力 | ≤ 20 N |
| 拔出力 | ≤ 20 N |
| 使用寿命 | 最少 1000 次插拔 |
| 电线尺寸 | 最大 2.5mm² |
| 电线尺寸 | 最大 14 AWG |
| 接线 | 焊接触点 |
| 锁紧装置 | 闩式锁 |
| Material | |
|---|---|
| 尾套 | 聚氨酯 |
| 触点 | 青铜 (CuSn8) |
| 触点电镀 | 0.2 µm 金硬质合金镀 2 µm 镍 |
| 内芯 | 聚酰胺 (PA 66) |
| 锁材质 | 锌压铸 (ZnAl4Cu1) / Ck 67 (弹簧) |
| 锁材质电镀 | 50 年特别版电镀铜镍 |
| 外壳 | 锌压铸 (ZnAl4Cu1) |
| 外壳电镀 | 50 年特别版电镀铜镍 |
| 夹线套 | 聚缩醛（POM） |
| Environmental | |
|---|---|
| 可燃性 | UL94 V-0 |
| 符合标准 | IEC 61076-2-103 |
| 防护等级 | IP 40 |
| 可焊性 | 符合IEC 68-2-20 |
| 运行温度 | -30 °C 至 +80 °C |
