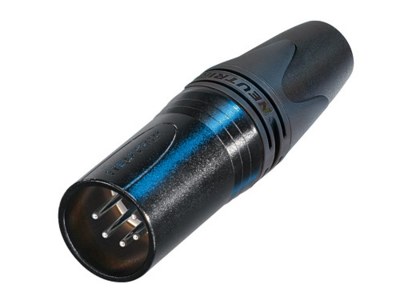

镀镍外壳和镀银触点的5芯公头电缆连接器,适用于外径为8-10 mm的电缆线
针对较大电缆线直径特制的XX系列XLR电缆连接器,具有XX系列的所有特征。
散包装,需整100订购。
Product | |
产品 | NC5MXX-14-BAG-D |
连接类型 | XLR |
类别 | 公 |
Electrical | |
触点间电容 | ≤ 7 pF |
接触电阻 | ≤ 3 mΩ 绝缘强度 |
绝缘强度 | 1,5 kVdc |
绝缘电阻 | > 10 GΩ (初始) |
单个触点额定电流 | 7.5 A |
额定电压 | < 50 V |
Mechanical | |
电缆外径 | 8 mm - 10 mm |
插入力 | ≤ 20 N |
拔出力 | ≤ 20 N |
使用寿命 | > 1000 次插拔 |
电线尺寸 (mm²) | 最大 2.5 mm² |
电线尺寸(AWG) | 最大 14 AWG |
接线 | 焊接触点 |
锁紧装置 | 闩式锁 |
Material | |
尾套 | 聚氨酯 |
触点电镀 | 2 μm Ag over 2 μm Ni |
触点 | 黄铜(CuZn39Pb3) |
内芯 | 聚酰胺 (PA66) |
锁材质 锌压铸 (ZnAl4Cu1) / Ck 67 (弹簧) | 锌压铸 (ZnAl4Cu1) / Ck 67 (弹簧) |
外壳 | 锌压铸 (ZnAl4Cu1) 外壳电镀 KTL 夹线套 聚缩醛 (POM) |
外壳电镀 | KTL |
夹线套 | 聚缩醛 (POM) |
Environmental | |
可燃性 | UL 94 V-0 |
符合标准 | IEC 61076-2-103 |
防护等级 | IP 40 可焊性 |
可焊性 | 符合 IEC 68-2-20 |
运行温度 | -30 °C 至 +80 °C |
