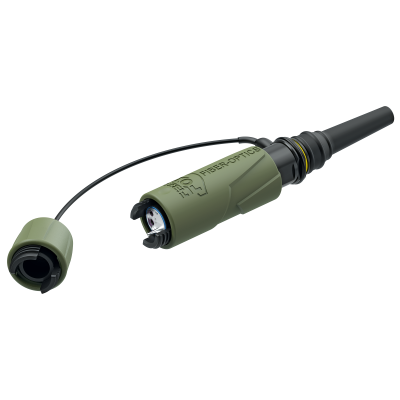

FIBERFOX EBC25 2CH 电缆

Download Data Sheet

FIBERFOX EBC25 2CH 电缆连接器是一种扩束多模两性连接器，专为各种应用而设计。其防松螺母设计适用于各种工业、国防、政府甚至铁路应用。在严苛环境下，性能稳定和整体可靠性是至关重要的，创新型的设计保证了在这种环境下的调度能力。FIBERFOX EBC25 系列的耐温性能提高到 -46°C 至 71°C。连接器符合MIL-DTL-83526 军用规范，并与符合该标准的其他连接器兼容。

得益于扩束技术和精密的光学校准，连接系统对灰尘，泥土，液体和其他污染有着很高的免疫。FIBERFOX 两性耦合消除了对转换器，以及公、母配合的需要。电缆连接器是预装的，不作为一个单独的组件售卖。成品线缆可定制长度，可选用缆车或者空气卷轴包装。

特征和性能
  • 极其坚固、重负荷，IP68 等级连接器（连接或非连接）
  • 防松螺母设计（底座连接器）
  • 耐温性更高（与 EBC15 相比）： -46°C至71°C（-51°F至160°F）
  • 可直接延长线缆，无需耦合器
  • 无磨损连接器， > 10.000 次插拔，无需任何维护
  • 无需特别的清洁和检测工具
  • 完全符合 MIL-DTL-83526 的规格要求

下载
NKO2S_FG_Drawing_01
pdf - 92.11 KB
Drawing NKO2M3-FG
pdf - 97.02 KB
Drawing NKO2M3-FG
vnd.dwg - 265.3 KB
3D Model NKO2M3-FG
STEP - 5.3 MB
Assembly Instruction FIBERFOX Chassis Connector EBC25
pdf - 2.04 MB
NEUTRIK - FIBERFOX EXPANDED BEAM CONNECTOR - NF32 V7 202410
pdf - 12.82 MB
NDS29 - FIBERFOX 2CH
pdf - 185.14 KB

技术信息

Product
产品 FIBERFOX EBC25 2CH
类别 两性
Mechanical
抗张强度 1'800N
压力荷载 50'000N
使用寿命 10000 次插拔
抗撞击性能 4000 bumps 在 40g 加速度
抗振性能 10-500Hz, 0.75 振幅 在10g 加速度
Material
尾套 橡胶 (EPDM)
内芯 钢
外壳 铝
外壳电镀 硬阳极电镀
夹线套 黄铜
Environmental
可然性 UL 94 V-0
防护等级 IP68 配合（15 米，24小时，符合 MIL-DTL-83526D 第 3.11.28 节）
和未配合（1米，24 小时）
符合标准 MIL-DTL-83526
运行温度 -46°C 至 +71°C (-51°F 至 160°F)
光纤
多模插入损耗 普通 1.5dB 每连接 / 最大 2.5dB 每连接
多模回波损耗 N/A
单模插入损耗 普通 1.0 dB 最大 2.0 dB 每连接 (符合 IEC 61300-3-4)
最大 2.5dB 每连接 (符合 IEC 61300-3-34)
单模回波损耗 普通 >32 dB（符合 IEC 61300-3-6）
光纤连接器 EBC25
光纤接线 ISO / IEC 11801
移动电缆
颜色 黑色，亮闪
内径 Multimode 50µm / Singlemode 9µm
包层直径 125 µm
注 PUR
最小弯曲半径 5 cm
光纤数量 2
电缆 聚芳基酰胺线
重量 23kg/km
外径 Ø 5 cm
Accessories
data
FIBERFOX_NO2M4JW-FG_persp front_RGB_WEB !.png
FIBERFOX EBC25 2CH 底座

FIBERFOX EBC25 2CH 底座，防松螺母设计
NKO4M3-FG-0- FIBERFOX EBC25 4CH Cable Connector Assembly
FIBERFOX EBC25 2CH 订购信息
Multimode order codeMultimode product codeDescriptionSinglemode order codeSinglemode product codeDescription
1036250NKO2M3-FG-0-005FIBERFOX EBC25 MM 2CH 5m OM3 Airspool NKO2S-FG-0-005FIBERFOX EBC25 SM 2CH 5m Airspool
1036252NKO2M3-FG-0-010FIBERFOX EBC25 MM 2CH 10m OM3 Airspool NKO2S-FG-0-010FIBERFOX EBC25 SM 2CH 10m Airspool
1036256NKO2M3-FG-0-020FIBERFOX EBC25 MM 2CH 20m OM3 Airspool NKO2S-FG-0-020FIBERFOX EBC25 SM 2CH 20m Airspool
1036262NKO2M3-FG-0-050FIBERFOX EBC25 MM 2CH 50m OM3 Airspool1036537NKO2S-FG-0-050FIBERFOX EBC25 SM 2CH 50m Airspool
1036266NKO2M3-FG-0-100FIBERFOX EBC25 MM 2CH 100m OM3 Airspool1036538NKO2S-FG-0-100FIBERFOX EBC25 SM 2CH 100m Airspool
1036272NKO2M3-FG-0-150FIBERFOX EBC25 MM 2CH 150m OM3 Airspool NKO2S-FG-0-150FIBERFOX EBC25 SM 2CH 150m Airspool
1036286NKO2M3-FG-2-050FIBERFOX EBC25 MM 2CH 50m OM3 Cablereel GT3101036543NKO2S-FG-2-050FIBERFOX EBC25 SM 2CH 50m Cablereel GT310
1036290NKO2M3-FG-2-100FIBERFOX EBC25 MM 2CH 100m OM3 Cablereel GT3101036544NKO2S-FG-2-100FIBERFOX EBC25 SM 2CH 100m Cablereel GT310
1036292NKO2M3-FG-2-150FIBERFOX EBC25 MM 2CH 150m OM3 Cablereel GT310 NKO2S-FG-2-150FIBERFOX EBC25 SM 2CH 150m Cablereel GT310
*Customized cable solutions with different length up on request



市场和应用
  • 政府和国防
  • 轨道交通
  • 石油和天然气
  • 视频
  • 专业音频
  • 灯光和网络
