NA-2I2O-DLINE
将您珍贵的音频设备连至 DANTE® 世界。 DANTE® I/O 接口盒是一款网络终端产品。该接线盒允许双通道音频信号集成至 DANTE® 网络。 同时，NA-2I2O-DLINE 将 DANTE® 转换模拟的音频信号。所以，通过使用这一小盒子，可将模拟音频输入至 DANTE® 网络，同时同步将另一 DANTE® 源接收的信号混合模拟信号进行输出。

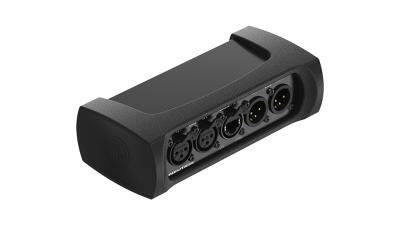

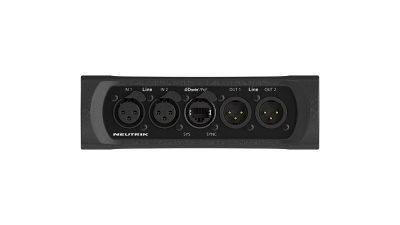

DANTE® I/O 接口盒设计用于苛刻的舞台条件下，所以产品安装有可锁的底座连接器，用于音频和网络连接。 针对固定安装,可以移除橡胶保护层。通过可选择的安装支架或框架板，产品可以安装在桌子下面、地板插座里或设备安装架上。
ATTENTION: This device must only be powered via PoE injectors with compliant handshake functionality (IEEE 802.3af/at/bt). Use of non-compliant PoE injectors may cause permanent damage.
特征和性能
- 将模拟音频设备连接至 DANTE® 网络
- 将 DANTE® 网络信号传输至非 DANTE® 装置的功放，扬声器和调音台
- 支持AES67协议
- 改进音频参数
- 增强型ESD保护
- LED状态指示灯
- 设计极为坚固紧凑，适用于恶劣的舞台条件
- 可进行机架安装
- Requires a Power over Ethernet switch or injector with IEEE 802.3af/at (Class 1) compliant handshak
下载
3D Model NA-2I2O-DLINE
stp - 9.44 MB
3D-Drawing NA-2I2O-DLINE
pdf - 3.32 MB
Drawing NA-2I2O-DLINE
pdf - 685.51 KB
Drawing NA-2I2O-DLINE
dxf - 10.74 MB
NA-2I2O-DLINE
octet-stream - 677.04 KB
NEUTRIK_DIGITAL AUDIO DEVICES Broschure_01-2024 -
pdf - 1.05 MB
Product Manual_Line-IO-Dante-Interface-MK2_V5
pdf - 3.33 MB
QSG_BDA-655-V1_Line-IO-to-Dante-Interface-MK2
pdf - 27.39 MB
EU Declaration of Conformity REACH235_DLINE
pdf - 300.16 KB
EU Declaration of Conformity RoHS3_DLINE
pdf - 284.17 KB
CB Certificate IEC-62368-1-2018
pdf - 22.78 KB
CB Certificate IEC-62368-1-20223
pdf - 27.25 KB
UK PSTI Declaration NUK-0007A
pdf - 39.54 KB
技术信息
| Product | |
|---|---|
| 产品 | NA-2I2O-DLINE |
| 产品系列 | Dante I/O 接口盒 |
| Electrical | |
|---|---|
| 功耗 | < 2 watts |
| 供电 | Compliant PoE switch or PoE injector (IEEE 802.3af/at/bt, handshake required) |
| Mechanical | |
|---|---|
| 重量 | 0.44 kg (1 pound) |
| 尺寸（带橡胶保护套） | l = 164 mm (6.3 inches) w = 82 mm (3.2 inches) h = 51 mm (2.0 inches) |
| l = 151 mm (5.9 inches) w = 66 mm (2.6 inches) h = 41 mm (1.6 inches) |
|
| Environmental | |
|---|---|
| 符合标准 | REACH EC 1907/2006 Directive 2011/65/EU IEC 62368-1:2018 IEC 62368-1:2023 EN IEC 62368-1:2020+A11:2020 UL 62368-1:2019 UL 62368-1:2021 CSA C22.2 No. 62368-1:19 |
| 防护等级 | IP20 |
| 运行温度 | –5°C 至 +60°C |
| 存储温度 | –40°C 至 +150°C |
| Dante 规格 | |
|---|---|
| 通道 | 2 个输入端（线路），2 个输出端（线路） |
| 支持的采样率 | 44.1 / 48 / 88.2 / 96 kHz |
| 位深度 | 16, 24 和 32 Bit |
| 延迟 | 根据网络配置，1 毫秒（标准） |
| 网络连接 | 100 BASE-TX (支持PoE) |
| 模拟音频输入 | |
|---|---|
| 输入电阻 | 6.6 kOhm |
| 输入电平（平衡） | 最大 24 dBu |
| 频率响应 | 20 Hz 至 20 kHz (+/-0.5 dB) |
| 动态范围 | > 100 dB |
| 信噪比 | > 108 dB |
| 总谐波失真 + 噪音 | 0.01 % @ + 4 dBu, A-weighting |
| 串扰 | -110 dB @ 20 kHz |
| 模拟音频输出 | |
|---|---|
| 输出电阻 | < 150 Ohm |
| 输出电平（平衡） | 最大 24 dBu |
| 频率响应 | 20 Hz 至 20 kHz (+/-0.5 dB) |
| 动态范围 | > 100 dB |
| 信噪比 | > 108 dB |
| 总谐波失真 + 噪音 | < 0.01 % @ + 4 dBu, A-weighting |
| 串扰 | -100 dB @ 20 kHz |
