NA-4I4O-AES72
NA-4I4O-AES72 是一款 4 通道舞台盒，可通过一根 CAT 电缆传输麦克风信号、模拟线路信号、AES3、DMX 甚至内通。该设备的公座和母座 XLR 连接器位于同一外壳内，可直接用作监控分线器。etherCON 连接器作为馈通，可将信号进一步循环传输到其他设备。
每个输入端都有一个接地提升，可防止可能出现的接地回路。
此外，每个输入连接器都可以反转信号。
特征和性能
- 设计极为坚固紧凑，适用于恶劣的舞台条件
- 组合式输入和输出，实现完全灵活的应用

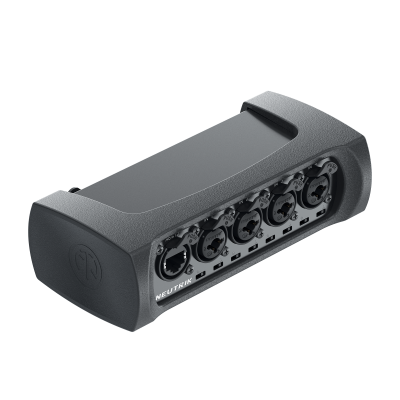

- Combo XLR/Jack 输入
- 根据 AES72（4E 型）进行分配，使用标准 RJ45 连接器和四双绞线进行模拟音频连接
- 每个输入端都有接地提升开关，防止可能出现的接地回路
- 每个输入端的相位反转开关可反转信号
- 额外的 etherCON 作为馈通，可将信号以菊花链方式连接到其他设备
- 全黑外观，舞台使用效果最佳
下载
3D Drawing NA-4I4O-AES72
stp - 32.24 MB
Drawing NA-4I4O-AES72
pdf - 1.4 MB
Drawing NA-4I4O-AES72
dxf - 16.28 MB
User Manual NA-4I4O-AES72
pdf - 1.33 MB
NEUTRIK Audio Network Solutions
pdf - 10.52 MB
EU Declaration of Conformity RoHS3
pdf - 285.44 KB
EU Declaration of Conformity REACH235
pdf - 281.19 KB
技术信息
| Product | |
|---|---|
| 产品 | NA-4I4O-AES72 |
| 产品系列 | 舞台盒 |
| 设备类型 | 模拟 |
| Electrical | |
|---|---|

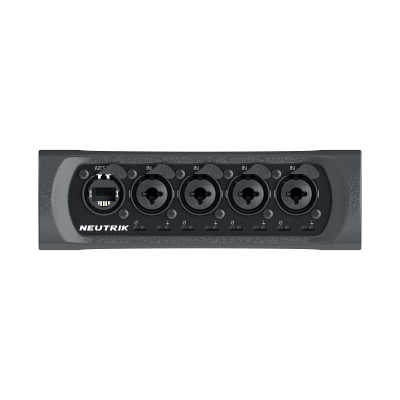

| 输入通道 | 4 x Combo XLR/Jack 母 |

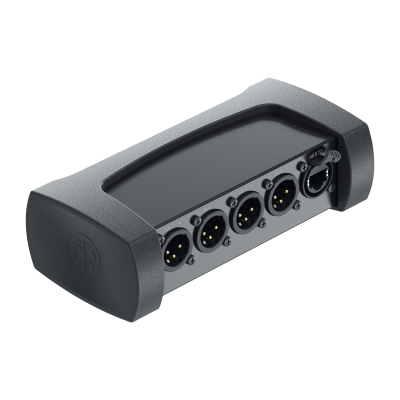

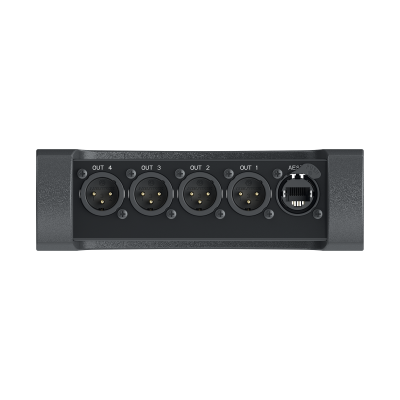

| 输出通道 | 4 x XLR 公 |
| 内连通道 | 2 x RJ45 / AES72 Type 4E |
| 兼容信号 | 麦克风 模拟线路 AES3 DMX 其他 COM 信号 |
| 电缆要求 | 最低屏蔽 CAT5 电缆 |
| 额定电压 | 最大 48 VDC |
| 额定电流 | 最大 500 mA |
| Mechanical | |
|---|---|
| 重量 | 0,45 kg / 1,003 lbs |
| 尺寸（带橡胶保护套） | L: 164 mm / 6.4 inches W: 82 mm / 3.2 inches H: 51 mm / 2.0 inches |
| 尺寸（不带橡胶保护套） | L: 151 mm / 5.9 inches W: 66 mm / 2.6 inches H: 41 mm / 1.6 inches |
| Environmental | |
|---|---|
| 符合标准 | AES72; Regulation (EU) 2023/988 Regulation (UK) 2016 No. 1101 |
| 防护等级 | IP20 |
| 运行温度 | -5 °C 至 +60 °C |
