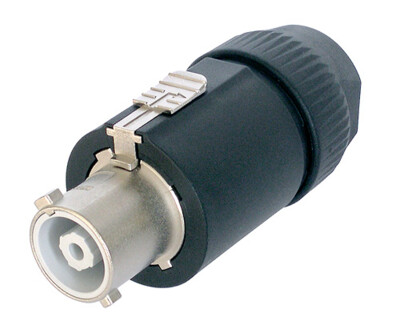

NAC3FC-HC
powerCON 32 A电缆连接器
powerCON 32 A是一种极度坚固可靠带锁的单相AC设备电缆连接器，应用于高电容（32A额定电流）。它是一种非标准设计的不带遮断容量的三芯连接系统，为专业音响，灯光设备解决高电分流和供应的需求。它的触点由相，线形，接地组成，额定电流可达32A，额定电压达到250V。
特征和性能
- 250 V ac, 32 A 单相（可在35°C内环境中使用）
- 预制触点，接地
- 快速简易的锁定系统防止意外断开
- 适用电缆直径：8 - 20 mm
- 螺丝终端焊线，线径2.5-6.0 mm²（AWG 14 – 10）
- 优秀的电缆处理与保护
- 极度坚固可靠
- VDE, UL, cUL和JET认证
- IEC 62368-1 兼容高达 4000 W
下载
Drawing NAC3FC-HC
pdf - 186.8 KB
nac3fc-hc-2
dxf - 1.3 MB
NAC3FC-HC
stp - 3.72 MB
Neutrik Product Guide - 06 powerCON and Circular Connectors PG EN 202210-V25
pdf - 7 MB
BDA 178 V4 - powerCON HC - Locking 2P+PE AC appliance coupler
pdf - 4.66 MB
verband-deutscher-elektrotechniker-e-v---association-of-german-electrical-engineers--powercon-32-a
pdf - 1.03 MB
Certificate_UL_UL-CA-20240130 (2024-01-30)
pdf - 290.87 KB
CB Certificate PoweCON 32A
pdf - 502.47 KB
JET certification NAC3FC-HC 32A125V 2021
pdf - 244.51 KB
技术信息
| Product | |
|---|---|
| 产品 | NAC3FC-HC |
| 连接类型 | powerCON |
| 类别 | 母 |
| Electrical | |
|---|---|
| 接触电阻 | ≤ 3 mΩ |
| 绝缘强度 | 4 kVdc / 2.8 kVac |
| 绝缘电阻 | > 10 GΩ (初始) |
| 额定电流电压 - 欧洲 | EN 61984: 32 A 250 V AC |
| 额定电流电压 - 美国 | UL 1977: 32 A 250 V AC |
| IEC 62368-1 兼容 | 高达 4000 W rms |
| Mechanical | |
|---|---|
| 电缆外径 | 8 - 20 mm |
| 使用寿命 | > 1000 次插拔 |
| 电线尺寸 | 2.5 - 6 mm² |
| 电线尺寸 | 14 - 10 AWG |
| 接线 | 螺丝终端 |
| 锁紧装置 | 快速锁定 |
| Material | |
|---|---|
| 触点电镀 | 4 µm Ag |
| 触点 | 黄铜 (CuZn39Pb3) |
| 内芯 | 聚酰胺 (PA 6.6 25 % GR) |
| 锁材质 | 锌压铸 (ZnAl4Cu1) |
| 外壳 | 聚酰胺 (PA 6 30 % GR) |
| 夹线套 | 聚缩醛 (POM) |
| Environmental | |
|---|---|
| 可燃性 | UL 94 V-0 |
| 防护等级 | IP 20 (连接后) |
| 安全要求 | EN/IEC 61984 |
| 可焊性 | 符合 IEC 68-2-20 |
| 运行温度 | -25 °C to +70 °C |
