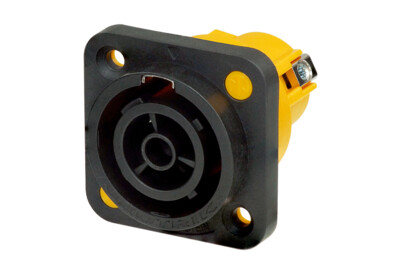

NAC3FPX-ST
设备输出连接器，螺丝终端
powerCON TRUE1是一个可锁16A干线连接器。它能在任何苛刻环境下替代设备耦合器，使用中，为了确保安全的电源连接，建议配备一个锁定装置。
powerCON TRUE1是一个带遮断容量(CBC)的连接器，例如它可在加载或现场演出中随意连接或断开。
特征和性能
设备输出
- 真正的干线连接器，带遮断容量(CBC)
- 可锁16 A单相连接器 (USA： 20 A)
- 简易可靠的扭转锁定系统
- 极度坚固可靠
- ENEC认证，根据IEC 60320
- UL认证零件

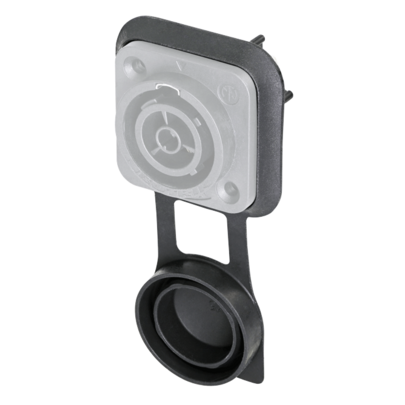

- 当同SCNAC-PX配合使用，产品的防护等级为IP65（配合或盖上密封盖）
下载
Neutrik Product Guide - 06 powerCON and Circular Connectors PG EN 202210-V25
pdf - 7 MB
ip-test-report
pdf - 1.61 MB
BDA 380 - powerCON TRUE 1 - NAC3MX-W
pdf - 4.87 MB
enec-certificate-nac3fpx
pdf - 1.2 MB
bda-352---powercon-true1-nac3fpx-st
pdf - 619.38 KB
nac3fpx-st
dxf - 1.23 MB
nac3fpx-st-1
pdf - 155.74 KB
3-d-nac3fpx-st
stp - 152.52 KB
CoC_Chassis_2018-07-03
pdf - 349.32 KB
技术信息
| Product | |
|---|---|
| 产品 | NAC3FPX-ST |
| Electrical | |
|---|---|
| 接触电阻 | ≤ 3 mΩ |
| 绝缘强度 | 4 kVdc / 2.8 kVac |
| 绝缘电阻 | > 0.1 GΩ (湿热测试之后) |
| 触点数量 | 2 + PE |
| 单个触点额定电流 | 16 A rms (USA: 20 A) |
| 额定电压 | 250 V ac |
| Mechanical | |
|---|---|
| 使用寿命 | > 5000 次插拔 |
| 电线尺寸 | 2.5 mm² |
| 电线尺寸 | 14 AWG |
| 接线 | 螺丝终端 |
| Material | |
|---|---|
| 触点电镀 | 2 µm Ag |
| 锁材质 | 不锈钢 |
| 外壳 | 聚酰胺 (PA 6.6) |
| 触点 | 环保铜 (CuSn0.2) |
| Environmental | |
|---|---|
| 可燃性 | UL 94 V-0 |
| 运行温度 | - 30 °C - +80 °C |
