NAC3FPX-WOT-TOP
设备输出插口，1/4" 平片，无绝缘隔片 for PCB mounting only. If nothing mounting on a PCB choose NAC3FPX-TOP
powerCON TRUE1 TOP是一个真正的户外应用16A干线连接器。产品可取代耦合器，是苛刻环境下的耐用及可锁解决方案，保证安全的电源连接。
powerCON TRUE1 TOP是具有分断能力(CBC)的连接器，支持热插拔。
特征和性能

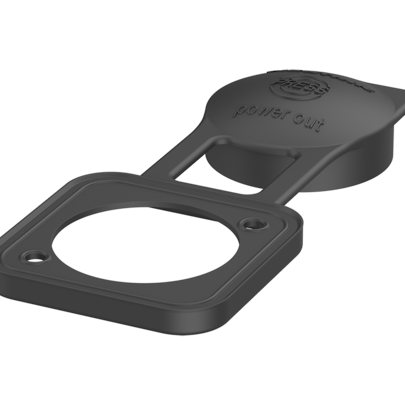

- 当同SCNAC-FPX配合使用，产品的防护等级为IP65和type 4 UL50E（配合或盖上密封盖）
- 使用高性能抗紫外线材料
- 具有分断能力的干线连接器
- 可锁的16A单相连接器（美国：20A）
- 简单可靠的扭锁系统
- 独一无二的Neutrik电缆保持力
- ENEC认证，符合IEC 60320标准
- UL498认证
下载
NAC3FPX-WOT-TOP
pdf - 369.76 KB
NAC3FPX-WOT-TOP
dxf - 1.65 MB
NAC3FPX-WOT-TOP
stp - 3.79 MB
Neutrik TOP Products - NF23 V07 202111
pdf - 5.03 MB
BDA 545 V3 - powerCON TRUE1 TOP - NAC3FPX-TOP + NAC3FPX-WOT-TOP
pdf - 1.05 MB
CoC_Chassis_2018-07-03
pdf - 349.32 KB
Certificate_UL_E343813-20110501 (2024-05-08)
pdf - 436.33 KB
技术信息
| Product | |
|---|---|
| 产品 | NAC3FPX-WOT-TOP |
| Electrical | |
|---|---|
| 接触电阻 | ≤ 2 mΩ |
| 绝缘强度 | 4 kVdc / 2.8 kVac |
| 绝缘电阻 | > 1 GΩ (经湿热测试后) |
| 电触点数量 | 2 + PE |
| 额定电流电压 - 欧洲 | EN 60320-1: 16 A 250 V AC |
| 额定电流电压 - 美国 | UL 498: 20 A 250 V AC |
| Mechanical | |
|---|---|
| 使用寿命 | > 5000 次插拔 |
| 电线尺寸 | 2.5 mm² |
| 电线尺寸 | 12 AWG |
| Material | |
|---|---|
| 触点电镀 | 2 µm Ag |
| 锁材质 | 不锈钢 |
| 外壳 | 聚酰胺 (PA 6.6) |
| 触点 | 环保铜 (CuSn0.2) |
| Environmental | |
|---|---|
| 可燃性 | UL 94 V-0 |
| 防护等级 | 当同SCNAC-FPX配合使用，产品的防护等级为IP65和type 4 UL50E（配合或盖上密封盖） |
| 运行温度 | -30°C to +80°C according to IEC 61984 -5°C to +40°C according to IEC 60320-1 |
| 可焊性 (for PCB) | Complies with IEC 68-2-20 |
