1/3

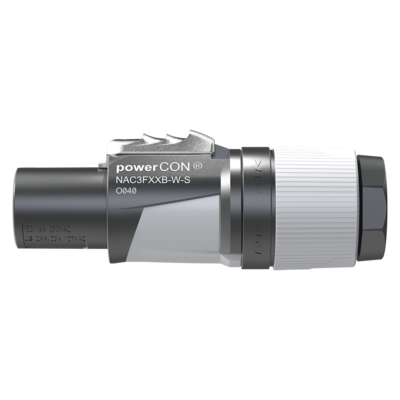

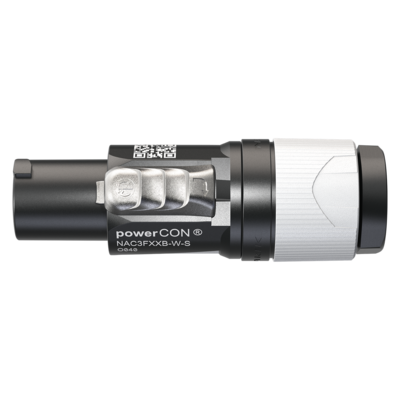

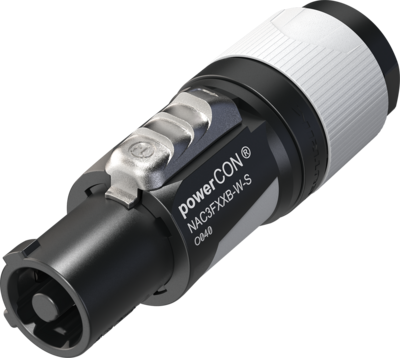

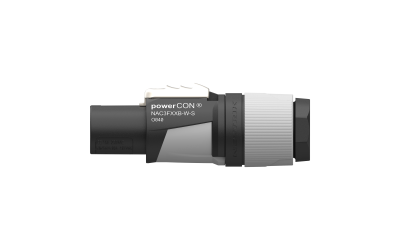

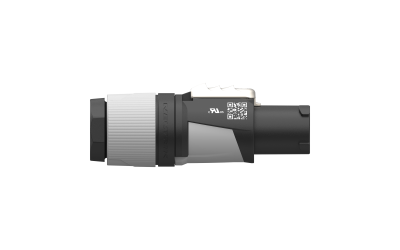

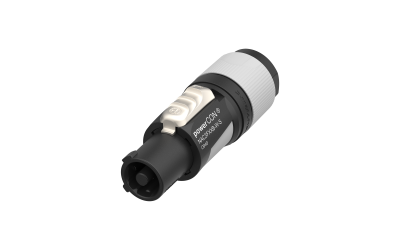

NAC3FXXB-W-S
可锁电缆连接器，电源输出，灰色按键，螺丝终端，适配线径 6-12mm 的线缆
powerCON FXXA/FXXB是一个单相(3导体)可锁定电源连接器，当与powerCON XX系列插座配对时，具有遮断能力。
它能在任何苛刻环境下替代设备耦合器，在使用途中，为了确保安全的电源连接，建议配备使用一个锁定装置。
特征和性能
- IEC EN 60320-1 / UL 60320-1 / CSA C22.2 No. 60320-1 认证， 因此作为线束组件符合 IEC 60799 / UL 817 ，设备组件符合 IEC 62368-1
UL US 498 / UL CA 498 - 符合人体工程学的设计，具有防滑的双组份模制外壳
- 电源输入（蓝色）与电源输出（灰色）带有不同的锁键以避免短路
- Neutrik独有的锁定尾套和卡盘式夹线套，适配直径为6至12 mm的电缆
- 易于安装，夹线套与内芯锁定并与外壳对齐
- 卓越的NEUTRIK质量标准，极其坚固可靠
- 简易可靠的扭转锁定系统
- 改良的防扭结保护，双组份尾套
下载
NAC3FXXB-W-S
pdf - 881.45 KB
NAC3FXXB-W-S
dxf - 4.77 MB
BDA 639 V1 - powerCON Cable Connector - NAC3FXXA-W-S & NAC3FXXB-W-S + NAC3FXXA-W-L & NAC3FXXB-W-L
pdf - 17.65 MB
Certificate_ENEC_40055888 (2022-10-17)
pdf - 315.05 KB
Certificate_CB_DE1-66853
pdf - 93.68 KB
Certificate_UL_E343813 (2022-11-17)
pdf - 202.59 KB
Certificate_UL_UL-CA-2544438-0 (2025-03-17)
pdf - 169.94 KB
Certificate_UL_UL-US-2438966-1 (2025-03-17)
pdf - 227.67 KB
技术信息
| Product | |
|---|---|
| 产品 | NAC3FXXB-W-S |
| 连接类型 | powerCON 蓝/灰 |
| Electrical | |
|---|---|
| 接触电阻 | ≤ 2 mΩ |
| 绝缘强度 | > 3 kVac (插拔) |
| 绝缘电阻 | > 10 GΩ (初始) |
| 触点数量 | 2 + PE |
| 额定电流电压 - 欧洲 | EN 60320-1: 16 A 250 V AC, CBC |
| 额定电流电压 - 美国 / 加拿大 | cUL 60320-1: 20 A 127 V AC UL USA 498: 20 A 127 V AC UL CA 498: 20 A 127 V AC |
| Mechanical | |
|---|---|
| 电缆外径 | 6 – 12 mm |
| 使用寿命 | 普遍 5’000 次插拔 |
| 电线尺寸 (mm²) | 1.5 – 2.5 mm² |
| 电线尺寸 (AWG) | 16 – 12 AWG，见上述电缆列表 |
| 锁紧装置 | 扭锁 |
| 终端 | 螺丝型终端 |
| Material | |
|---|---|
| 触点电镀 | Ag |
| 触点 | 铜合金 |
| 内芯 | 聚酰胺 (PA6.6) |
| 锁材质 | 锌压铸 |
| 外壳 | 聚酰胺 (PA6) / TPE |
| 夹线套 | 聚酮 |
| 尾套 | 聚酮 / TPE |
| Environmental | |
|---|---|
| 运行温度 | -33 °C 至 +80 °C |
| 防护等级 | IP20 |
| 可燃性符合UL94 | V-0 |
powerCON FXXA/FXXB的装配指导视频（英文）

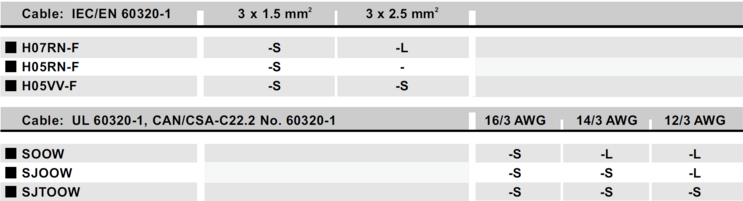

电缆列表
