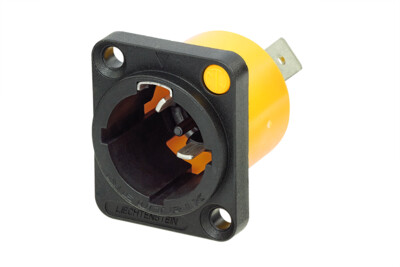

NAC3MPX-WOT
输入设备，1/4'平片终端，无绝缘隔板
powerCON TRUE1是一个真正的可锁防水16A干线连接器。它能在任何苛刻环境下替代设备耦合器，在使用途中，为了确保安全的电源连接，建议配备使用一个锁定装置。
powerCON TRUE1是一个带遮断容量(CBC)的连接器，例如它可在加载或现场演出中随意连接或断开。
特征和性能
输入设备
- 真正的干线连接器，带遮断容量(CBC)
- 可锁16 A单相连接器(USA：20 A)
- 简易可靠的扭转锁定系统
- 极度坚固可靠
- ENEC认证，根据IEC 60320
- UL认证零件
- 当同SCNAC-MPX配合使用，产品的防护等级为IP65（配合或盖上密封盖）
下载
Neutrik Product Guide - 06 powerCON and Circular Connectors PG EN 202210-V25
pdf - 7 MB
bda-330---powercon-true1-nac3mpx
pdf - 2.94 MB
st-nac3mpx-wot
dxf - 786.43 KB
st-nac3mpx-wot-1
pdf - 110.97 KB
CoC_Chassis_2018-07-03
pdf - 349.32 KB
Certificate_ENEC_40033493 (2023-10-06)
pdf - 315.58 KB
CB-DE1-61573
pdf - 105.36 KB
技术信息
| Product | |
|---|---|
| 产品 | NAC3MPX-WOT |
| Electrical | |
|---|---|
| 接触电阻 | ≤ 3 mΩ |
| 绝缘强度 | 4 kVdc / 2.8 kVac |
| 绝缘电阻 | > 0.1 GΩ (湿热测试之后) |
| 触点数量 | 2 + PE |
| 单个触点额定电流 | 16 A (USA: 20A) |
| 额定电压 | 250 V ac |
| Mechanical | |
|---|---|
| 使用寿命 | > 5000 次插拔 |
| 电线尺寸 | 2.5 mm² |
| 电线尺寸 | 12 AWG |
| Material | |
|---|---|
| 触点电镀 | 2 µm Ag |
| 锁材质 | 不锈钢 |
| 外壳 | 聚酰胺 (PA 6.6) |
| 触点 | 环保铜 (CuSn0.2) |
| Environmental | |
|---|---|
| 可燃性 | UL 94 V-0 |
| 运行温度 | -30 °C to +80 °C |
