NAC3MPX-WOT-TOP
设备输入插口，1/4’’平片，无绝缘隔片 for PCB mounting only. If nothing mounting on a PCB choose NAC3MPX-TOP
powerCON TRUE1 TOP是可锁的16A rms干线连接器，任何苛刻环境下的可锁电源连接应用场景下，替代设备耦合器。
powerCON TRUE1 TOP是一个带遮断容量（CBC）的连接器，支持热插拔。
性能和特征
- 适用于苛刻环境下的耐用密封电源连接器

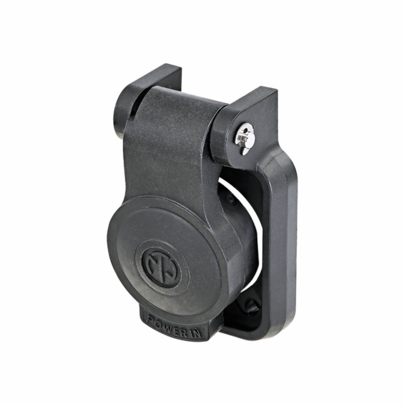

- 当同SCNAC-MPX配合使用，产品的防护等级为IP65和type 4 UL50E（配合或盖上密封盖）
- 使用高性能抗紫外线材料
- 具有分断能力的干线连接器
- 可锁的16A单相连接器（美国：20A）
- 简单可靠的扭锁系统
- 独一无二的Neutrik电缆保持力
- ENEC认证，符合IEC
- 60320标准
- UL498认证
下载
d-3-d-nac3mpx-wot-top
stp - 99.14 KB
st-nac3mpx-wot-top
pdf - 104.95 KB
st-nac3mpx-wot-top
dxf - 732.72 KB
BDA 544 V3 - powerCON TRUE1 TOP - NAC3MPX-TOP + NAC3MPX-WOT-TOP
pdf - 1.2 MB
Neutrik TOP Products - NF23 V07 202111
pdf - 5.03 MB
TOP Products 2018-10 - NF23 V3
pdf - 3.47 MB
CoC_Chassis_2018-07-03
pdf - 349.32 KB
Certificate_ENEC_40033493 (2023-10-06)
pdf - 315.58 KB
Certificate_CB_DE1-67967
pdf - 98.73 KB
Certificate_UL_E343813-20110501 (2024-05-08)
pdf - 436.33 KB
技术参数
| Product | |
|---|---|
| 产品 | NAC3MPX-WOT-TOP |
| Electrical | |
|---|---|
| 接触电阻 | ≤ 2 mΩ |
| 绝缘强度 | 4 kVdc / 2.8 kVac |
| 绝缘电阻 | > 1 GΩ (经湿热测试后) |
| 电触点数量 | 2 + PE |
| 额定电流电压 - 欧洲 | EN 60320-1: 16 A 250 V AC |
| 额定电流电压 - 美国 | UL 498: 20 A 250 V AC |
| Mechanical | |
|---|---|
| 使用寿命 | > 5000次插拔 |
| 电线尺寸 | 2.5 mm² |
| 电线尺寸 | 12 AWG |
| Material | |
|---|---|
| 触点电镀 | 2 µm Ag |
| 锁材质 | 不锈钢 |
| 外壳 | 聚酰胺 (PA 6.6) |
| 触点 | 环保铜 (CuSn0.2) |
| Environmental | |
|---|---|
| 可燃性 | UL 94 V-0 |
| 防护等级 | 当同SCNAC-MPX配合使用，产品的防护等级为IP65和type 4 UL50E（配合或盖上密封盖） |
| 运行温度 | -30°C to +80°C according to IEC 61984 -5°C to +40°C according to IEC 60320-1 |
| 可焊性 (for PCB) | Complies with IEC 68-2-20 |
