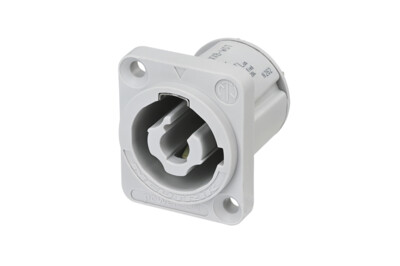

NAC3MPXXB-WOT
底座连接器，电源输出，3/16"平片终端，灰色，无绝缘隔片 for PCB mounting only. If nothing mounting on a PCB choose NAC3MPXXB
powerCON XX 是一种可锁的电源连接器。它能在任何苛刻环境下替代设备耦合器，在使用途中，为了确保安全的电源连接，建议配备使用一个锁定装置。
根据 IEC 62368-1 标准，该连接器可作为防火外壳的一部分使用。
该设备耦合器符合 IEC 60320-1 和 UL 60320-1 的断路能力 (CBC) 要求。
由于采用了符合 IEC 60320-1 标准的 CBC 设计，设备耦合器具有出色的电气耐久性。
设备耦合器 NAC3MPXXA 和 NAC3MPXXB 在正常使用时，当与 FXX 系列连接器和电缆连接器一起使用时，可在带电或负载情况下连接或断开。
特征和性能
- 可锁的单相连接器
- 符合 IEC 60320-1 和 UL 60320-1 认证
UL US 498 / UL CA 498 - 符合 UL-1977 和 CAN/CSA-C22.2 No. 182.3 认证
- 极其坚固可靠
- UL94 V-0 材料
- 可直接替换 NAC3MXXA；与 NAC3FXXA 电缆连接器配接
- 3 个触点，用于线路、中性线和预制安全接地
- 快速简便的扭锁闩锁系统
- 电源输入（蓝色）与电源输出（灰色）带有不同的锁键以避免短路
- 适用于防火外壳，符合 IEC 62368-1 标准
下载
Assembly recommendation of powerCON chassis connector
pdf - 572.26 KB
st-nac3mpxxb-wot
pdf - 171.93 KB
st-nac3mpxxb-wot
dxf - 1.44 MB
NAC3MPXXB-WOT
stp - 3.66 MB
VDE CERTIFICATE powerCON XX grey series
pdf - 250.53 KB
Intertek Certificate UL-1977 and CANCSA-C22
pdf - 83.36 KB
Intertek Certificate UL 60320 and CANCSA 22
pdf - 88.87 KB
Certificate_UL_UL-CA-2544438-0 (2025-03-17)
pdf - 169.94 KB
Certificate_UL_UL-US-2438966-1 (2025-03-17)
pdf - 227.67 KB
技术信息
| Product | |
|---|---|
| 产品 | NAC3MPXXB-WOT |
| 类别 | 公 |
| Electrical | |
|---|---|
| 接触电阻 | ≤ 2 mΩ |
| 绝缘强度 | 4 kVdc / 2.8 kVac |
| 绝缘电阻 | > 1 GΩ (after damp heat test IEC 68-2-30) |
| 触点数量 | 2 + PE |
| 额定电流电压 - 欧洲 | EN 60320-1: 16 A 250 V AC |
| 额定电流电压 - 美国 | cUL 60320-1: 20 A 127 V AC UL USA 498: 20 A 250 V AC UL CA 498: 20 A 250 V AC |
| UL 1977: 20 A 250 V AC | |
| Mechanical | |
|---|---|
| 使用寿命 | > 5000 次插拔 |
| 电线尺寸 | 2,5 mm² |
| 电线尺寸 | 12 AWG |
| Material | |
|---|---|
| 触点电镀 | Ag |
| 锁材质 | 不锈钢 |
| 外壳 | 聚酰胺 (PA 6.6) |
| 触点 | 铜合金 |
| Environmental | |
|---|---|
| 运行温度 | -30 °C 至 +80 °C |
| 防护等级 | IP 20 |
| 可燃性 | UL 94 V-0 |
| 可焊性 (for PCB) | Complies with IEC 68-2-20 |
