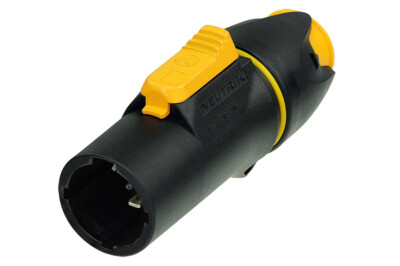

NAC3MX-W
*停产* 请订阅 powerCON TRUE1 TOP 系列产品。两个系列的连接器是完全兼容的。
可锁电缆连接器，公，螺丝终端
powerCON TRUE1是一个真正的可锁16A干线连接器。它能在任何苛刻环境下替代设备耦合器，在使用途中，为了确保安全的电源连接，建议配备使用一个锁定装置。
powerCON TRUE1是一个带遮断容量(CBC)的连接器，例如它可在加载或现场演出中随意连接或断开。
特征和性能
- 真正的干线连接器，带遮断容量(CBC)
- 可锁16 A单相连接器(USA:20 A)
- 连接状态下，防水防尘等级符合IP65
- 简易可靠的扭转锁定系统
- 极度坚固可靠
- 独一无二的Neutrik电缆保持
- ENEC认证，符合IEC 60320
- UL认证零件
下载
nac3mx-3
pdf - 249.1 KB
nac3mx-2
dxf - 2.29 MB
nac3mx-w-top
stp - 9.53 MB
bda-531---powercon-true1-cable-connector---operating-instruction-1
pdf - 2.97 MB
bda-532---powercon-true1-power-out-connector---operating-instruction
pdf - 2.57 MB
bda-533---powercon-true1-safety-notice-1
pdf - 353.77 KB
jet-certification-nac3mx-w-1
pdf - 479.22 KB
Neutrik Product Guide - 06 powerCON and Circular Connectors PG EN 202210-V25
pdf - 7 MB
cb-certificate-nac3mx
pdf - 496.71 KB
BDA 380 - powerCON TRUE 1 - NAC3MX-W
pdf - 4.87 MB
ip-test-report
pdf - 1.61 MB
NAC3MX-W_VDE_Certificate
pdf - 147.67 KB
NEU-0011A
pdf - 179.61 KB
链接
技术信息
| Product | |
|---|---|
| 产品 | NAC3MX-W |
| Electrical | |
|---|---|
| 接触电阻 | ≤ 3 mΩ |
| 绝缘强度 | 4 kVdc / 2.8 kVac |
| 绝缘电阻 | 0,1 GΩ (湿热测试 IEC 68-2-30 之后) |
| 触点数量 | 2 + PE |
| 单个触点额定电流 | 16 A rms (USA: 20 A) |
| 额定电压 | 250 V ac |
| Mechanical | |
|---|---|
| 电缆外径 | 6 - 12 mm |
| 使用寿命 | > 5000 次插拔 |
| 电线尺寸 | 1.0 - 2.5 mm² |
| 电线尺寸 | 12 AWG |
| Material | |
|---|---|
| 触点电镀 | 2 µm Ag |
| 触点 | CuNi1Si0.2 |
| 内芯 | 聚酰胺 (PA 6.6 30 % GR) |
| 锁材质 | ZuAl4Cu1 |
| 外壳 | 聚酰胺 (PA 6.6 30 % GR) |
| 夹线套 | 聚缩醛 (POM) |
| Environmental | |
|---|---|
| 可燃性 | UL 94 V-0 |
| 防护等级 | IP 65 (连接后) |
| 运行温度 | -30 °C - +80 °C |
