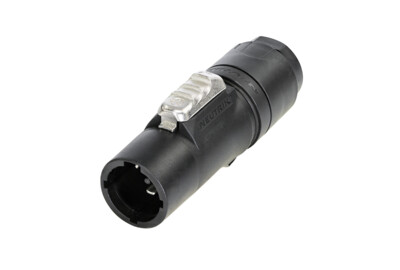

NAC3MX-W-TOP-L
停产
替代/继代产品: NAC3M-TRUE1-L
适配线缆外径为10–16 mm (0.39 – 0.63英寸)大电源线的可锁电源连接器。如 H07RN-F3G2.5 或 SOOW 12/3 和 SJOWW 12/3 . 认证符合 EN/UL 60320-1.
可锁的电缆连接器，公，螺丝接线端，IP65，16A (美国: 20A)
powerCON TRUE1 TOP是一个带遮断容量（CBC）的连接器，支持热插拔。
特征和性能
- 适配线缆外径 10–16 mm (0.39 – 0.63英寸)
- 符合 IEC EN 60320-1 和 UL 60320-1 认证，因此作为设备组件符合 IEC 60799 和设备标准 IEC 62368-1
- 高度密封电源连接器，适用于恶劣和苛刻的环境
- TOP 户外应用真实保护
- 带遮断容量的单相连接器 (20 A 250 VAC)
- 极其坚固可靠，独特的持缆量
- NEUTRIK卓越的质量标准
下载
NAC3MX-W-TOP-L
stp - 24.95 MB
NAC3MX-W-TOP-L
pdf - 736.22 KB
nac3mx-w-top-l
dxf - 3.2 MB
BDA 625 V5 - powerCON Cable Connector Male NAC3MX-W-TOP-L
pdf - 4.85 MB
Application Note TRUE1-TOP-L V2 20220128
pdf - 102.47 KB
Certificate UL E343813 (2023-01-03)
pdf - 202.49 KB
Neutrik TOP Products - NF23 V07 202111
pdf - 5.03 MB
VDE Certificate ENEC10VDE NAC3MX-W-TOP NAC3MX-W-TOP-L
pdf - 310.92 KB
技术信息
| Product | |
|---|---|
| 产品 | NAC3MX-W-TOP-L |
| 产品系列 | powerCON TRUE1 |
| Electrical | |
|---|---|
| 绝缘强度 | 2.8 kVac |
| 绝缘电阻 | > 0.1 GΩ |
| 触点数量 | 2 + PE |
| 额定电流电压 - 欧洲 | IEC EN 60320-1: 16 A 250 V AC |
| 认证电缆类型：H07RN-F3G2.5 | |
| 额定电流电压 - 美国 | UL 60320-1: 20 A 250 V AC |
| 认证电缆类型： | |
| - SOOW 12/3 | |
| - SJOWW 12/3 | |
| Mechanical | |
|---|---|
| 电缆直径 | 10 – 16 mm (0.39 – 0.63 inches) |
| 使用寿命 | 正常 5’000 次插拔 |
| 电线尺寸(mm²) | 2.5 mm² |
| 电线尺寸 (AWG) | 14 – 12 AWG |
| Material | |
|---|---|
| 触点电镀 | Ag |
| Environmental | |
|---|---|
| 运行温度 | -30 °C - +80 °C |
| 可燃性 | UL 94 V-0 |
| 防护等级 | IP65 |
| UV 防护 | F1 级材料耐紫外线照射 |
配件
powerCON TRUE1 TOP L - 组装视频
powerCON® TRUE1® L 产品特征
产品相关问题及解答
| 问题 | 解答 |
| 新的电缆连接器申请专利了么？ | 目前正在申请相关专利。 |
| 这些认证与目前的NAC3*X-W-TOP有何不同? |
EN 认证: UL 认证：
|
| 与现有版本的NAC3*X-W-TOP有什么不同? | 为了实现以下目标，重新设计了整个电缆入口: - 为了适配大线径电缆 (10 - 16mm) - 满足防止手工拆卸的标准要求 - 改进装配进程 外壳和内芯是一样的。 |
| IEC 60799 什么时候适用呢？ | 本标准适用于“电线组件和互连电线组件”，因此包括到主电源的电缆和作为电源互连的电缆。 |
| 为什么护套只能向一个方向旋松? | 这是为了满足防止手工拆卸的标准要求。 打开电缆入口，需要一个特殊的工具。 |
