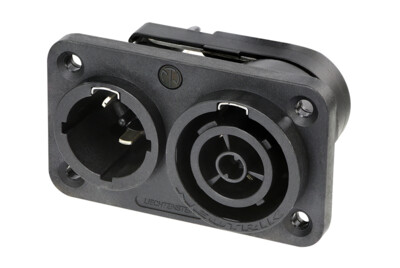

NAC3PX-TOP
设备组合输入输出插口，1/4’’平片
powerCON TRUE1 TOP是可锁的16A rms干线连接器，任何苛刻环境下的可锁电源连接应用场景下，替代设备耦合器。
powerCON TRUE1 TOP是一个带遮断容量（CBC）的连接器，支持热插拔。
性能和特征
- 高度密封电源连接器，适用于恶劣和苛刻的环境

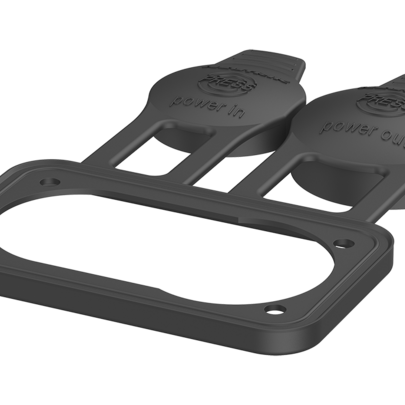

- 当同SCNAC-PX配合使用，产品的防护等级为IP65和type 4 UL50E（配合或盖上密封盖）
- 使用高性能抗紫外线材料
- 具有分断能力的真正的干线连接器(CBC)
- 16A的可锁连接器(USA：20A)
- 简易可靠的扭转锁定系统
- 极其坚固可靠
- Neutrik独特的持缆量
- ENEC认证，符合IEC 60320
- UL498认证
下载
NAC3PX-TOP
stp - 3.86 MB
st-nac3px-top
pdf - 180.02 KB
st-nac3px-top
dxf - 1.21 MB
BDA 543 V3 - powerCON TRUE1 TOP - NAC3PX-TOP
pdf - 2.15 MB
Neutrik TOP Products - NF23 V07 202111
pdf - 5.03 MB
TOP Products 2018-10 - NF23 V3
pdf - 3.47 MB
NAC3PX_VDE_Certificate
pdf - 157.2 KB
CB-DE1-61607
pdf - 99.79 KB
Certificate_UL_E343813-20110501 (2024-05-08)
pdf - 436.33 KB
技术参数
| Product | |
|---|---|
| 产品 | NAC3PX-TOP |
| Electrical | |
|---|---|
| 触点电阻 | ≤ 2 mΩ |
| 绝缘强度 | 4 kVdc / 2.8 kVac |
| 绝缘电阻 | > 1 GΩ (经湿热测试后，IEC 68-2-30) |
| 触点数量 | 2 + PE |
| 额定电流电压 - 欧洲 | EN 60320-1: 16 A 250 V AC |
| 额定电流电压 - 美国 | UL 498: 20 A 250 V AC |
| Mechanical | |
|---|---|
| 使用寿命 | > 5000 次插拔 |
| 电线尺寸 | 2.5 mm² |
| 电线尺寸 | 12 AWG |
| Material | |
|---|---|
| 触点电镀 | 2 µm Ag |
| 锁材质 | 不锈钢 |
| 外壳 | 聚酰胺 (PA 6.6) |
| 触点 | 环保铜 (CuSn0.2) |
| Environmental | |
|---|---|
| 可燃性 | UL 94 V-0 |
| 防护等级 | 当同SCNAC-PX配合使用，产品的防护等级为IP65和type 4 UL50E（配合或盖上密封盖） |
| Temperature range | -30°C to +80°C according to IEC 61984 -5°C to +40°C according to IEC 60320-1 |
