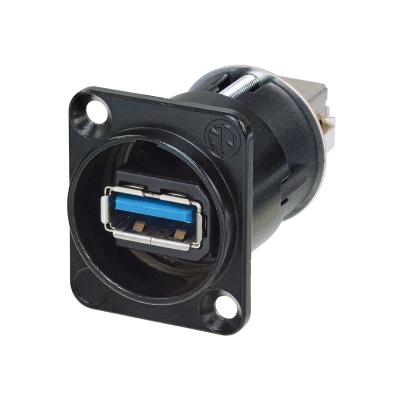

NAUSB3-B
USB 3.0公母转换连接器(A型与B型)，黑色D型外壳
NAUSB3是一款USB 3.0直通转接器，其标准的D型外壳，可同传统的跳线盘相连，并对连接器提供额外保护。
与NKUSB-* 电缆不兼容。
特征和性能
- USB 3.0直通转换器
- 公母可逆内芯实现A型或B型前端末端互通
- 标准的D型外壳
- 可选的底座接地
- 符合USB 3.0规格
技术信息
| Product | |
|---|---|
| 产品 | NAUSB3-B |
| 连接类型 | 转换器 |
| 类别 | 母 |
| Electrical | |
|---|---|
| 读取/写入速度 | >200 MB/s |
| Mechanical | |
|---|---|
| 安装方向 | 前置安装 |
| 底座形状 | D |
| 使用寿命 | > 1000 次插拔 |
| Material | |
|---|---|
| 触点电镀 | Au |
| 触点 | 黄铜 (CuZn39Pb3) |
| 内芯 | PBTP 15 % GR |
| 外壳 | 锌压铸 (ZnAl4Cu1) |
| 外壳电镀 | 镍 |
| Environmental | |
|---|---|
| 可燃性 | UL 94 V-0 |
| 符合标准 | USB 3.0 规格 |
| 运行温度 | -25 °C to +85 °C |

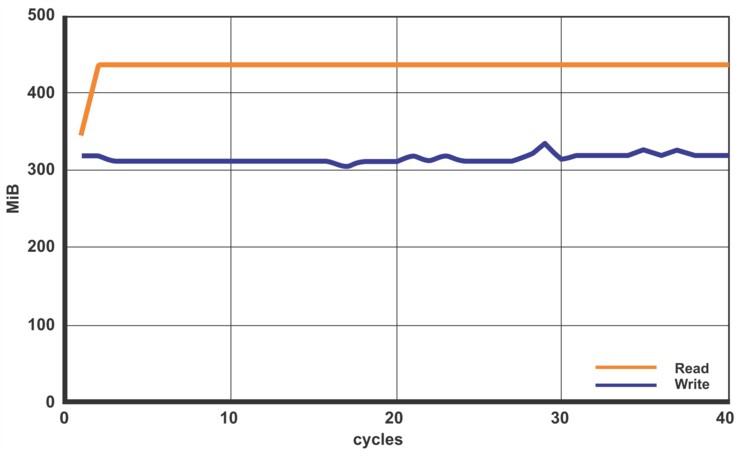

USB 3.0 性能
为了符合USB3.0规范，NAUSB3*底座使用严格的公差插脚布线和改进的接地，USB插孔之间有额外的铜膜。因此，直通适配器保证了数据传输速度> 200 MB/s。
接口转换
某些应用程序要求USB 3.0 A型或B型接口在前端连接硬盘、相机等终端设备。NAUSB3*的连接器接口可以通过旋转USB来改变，不需要特殊的工具。

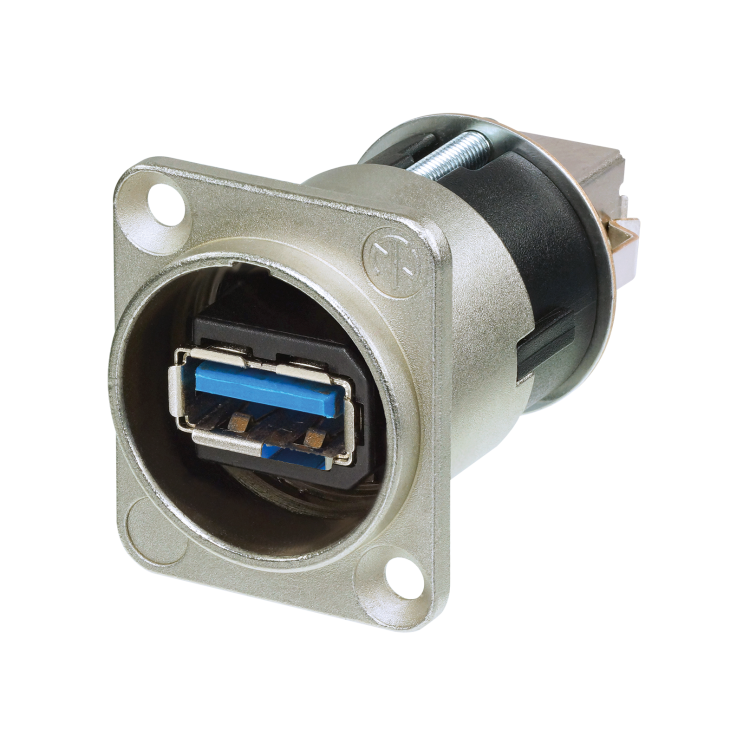

USB 前端 A 接口

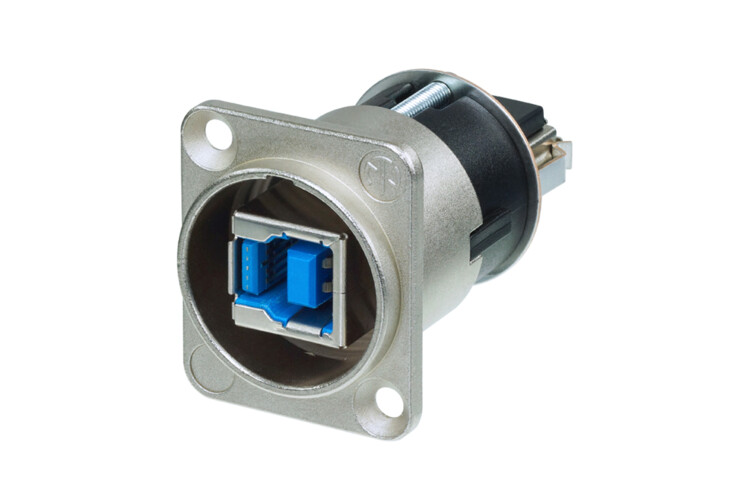

USB 前端 B 接口

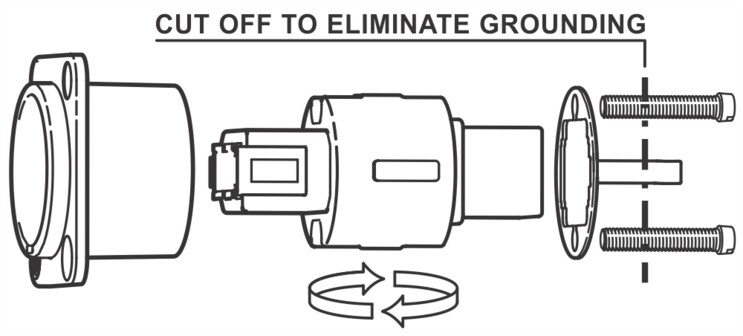

优化接地
额外的金属片保证最佳的接地连接从USB 3.0接口到D型法兰，以实现稳定的接地水平。如需消除接地，请拧下金属片。
电缆长度
We recommend to use USB-IF certified cables to ensure error-free data transmission. Maximum length of USB-IF certified USB 3.0 passive cable is 2.0 meters.

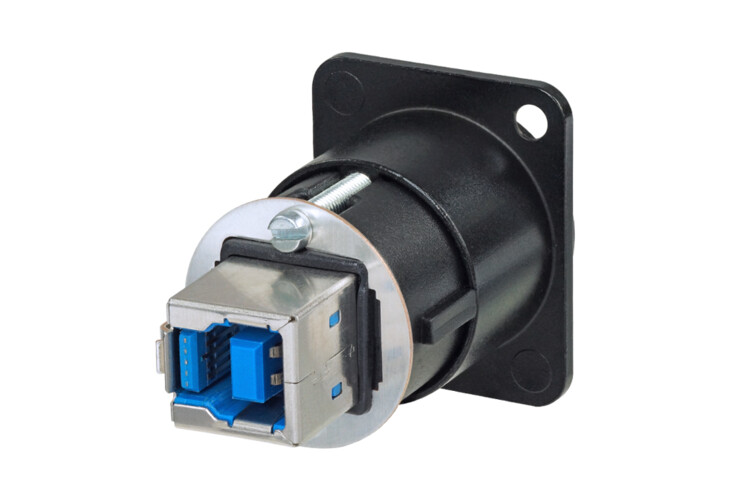

NAUSB3-B 后视图
