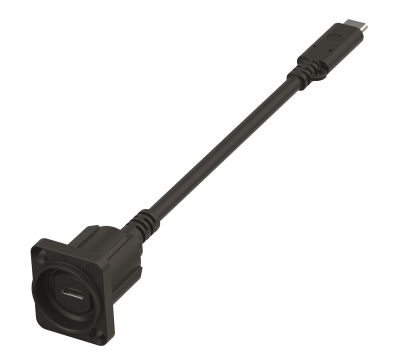

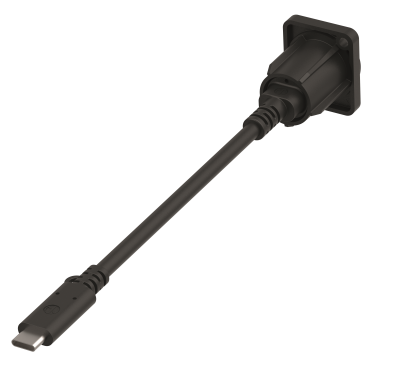

NAUSBC-5G
NEUTRIK® USB Type-C 5G 底座连接器是专业级 D 型面板安装连接器，具有集成飞线跳线。连接器专为在机架系统和设备中实现稳健的直通集成而设计，能够以高达 5 Gbps 的速度进行可靠的 USB-C 数据传输，并支持高达 100 W（20 V / 5 A）的功率输出，是严苛要求的专业环境中数据传输和充电应用的理想之选。
为实现全面优化的解决方案，底座连接器可与 NEUTRIK® 的基础版数据线缆 产品系列完美适配。该系列包括三种高性能 USB-C 电缆类型，支持从 480 Mbps 到 40 Gbps 的数据传输速率和从 60 W 到 240 W 的功率传输，确保兼容各种设备和使用情况。
特征和性能
- 100 W (20 V / 5 A) 功率传输，符合 USB PD 3.1 标准
- 5 Gbps 符合 USB 3.2 Gen 1x1
- 坚固的 D 型面板安装设计（可前后安装）
下载
2D PDF NAUSBC-5G
pdf - 373.28 KB
3D PDF NAUSBC-5G-FL10
pdf - 1.42 MB
3D PDF NAUSBC-5G-FL15
pdf - 1.42 MB
3D PDF NAUSBC-5G-FL20
pdf - 1.42 MB
3D PDF NAUSBC-5G-FL25
pdf - 1.42 MB
2D DXF NAUSBC-5G
dxf - 1.73 MB
3D STP NAUSBC-5G-FL10
stp - 2.27 MB
3D STP NAUSBC-5G-FL15
stp - 2.27 MB
3D STP NAUSBC-5G-FL20
stp - 2.27 MB
3D STP NAUSBC-5G-FL25
stp - 2.27 MB
技术信息
| Product | |
|---|---|
| 产品 | NAUSBC-5G-FL* |
| 产品系列 | USB |
| 连接类型 | USB Type C |
| 描述 | 请注意：产品性能会因您的其他硬件和软件组件及配置而有所差异。 |
| Electrical | |
|---|---|
| 单触点额定电流 | 5 A |
| 额定电压 | 20 VDC |
| 功率传输 | 100 W 符合 USB PD 3.1 |
| 传输性能 | 5 Gbps 符合 USB 3.2 Gen 1x1 |
| Mechanical | |
|---|---|
| 使用寿命 | 10'000 次插拔 |
| 锁紧装置 | 无锁定装置 |
| Material | |
|---|---|
| 触点电镀 | 金 |
| 触点 | 铜合金 |
| 电缆护套 | PVC |
| 外壳 | 连接器： PVC 底座连接器: 聚酰胺 (PA 66) |
| Environmental | |
|---|---|
| 可燃性 | V-0 符合 UL94 |
| 运行温度 | -15°C 至 +60°C |
| 符合标准 | 法规 (EU) 2011/ 65 法规 (EU) 2023/988 法规 (UK) 2016 No. 1101 |
| 防护等级 | IP20 |
订购信息
| 产品型号 | 描述 | 订购号 |
| NAUSBC-5G-FL10 | USB Type C 5G / 100W (f) (m) D 型飞线 10 cm 底座连接器 | NAUSBC-5G-FL10 |
| NAUSBC-5G-FL15 | USB Type C 5G / 100W (f) (m) D 型飞线 15 cm 底座连接器 | NAUSBC-5G-FL15 |
| NAUSBC-5G-FL20 | USB Type C 5G / 100W (f) (m) D 型飞线 20 cm 底座连接器 | NAUSBC-5G-FL20 |
| NAUSBC-5G-FL25 | USB Type C 5G / 100W (f) (m) D 型飞线 25 cm 底座连接器 | NAUSBC-5G-FL25 |
