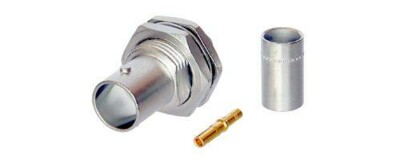

NBNB75GLP9
BNC面板电缆插座，接地
真正75 Ω设计的Neutrik BNC面板底座，适用于连续及高清数据信号传输。黄铜制的连接器外壳，为长期使用提供极其坚固及耐磨损的连接系统。
适用电缆:
百通 1505A, 百通 8241F, 佳耐美 L-4CFB, CommScope 5565, Draka 0.8/3.7 AF, Draka 755-801 (803, 804), Gepco VPM2000, Suhner S04263, Sommer 600-0451
压接尺寸:
插芯: 1.6 mm (方形)
屏蔽: 6.47 mm (六角)
特征和性能
- 镀金中心触点
- 真正的75 Ω设计，符合严格高清要求
- 接地面板安装
下载
技术信息
| Product | |
|---|---|
| 产品 | NBNB75GLP9 |
| 连接类型 | BNC 75 Ω |
| 类别 | 母 |
| Electrical | |
|---|---|
| 内接触电阻 | ≤ 3 mΩ |
| 外接触电阻 | ≤ 2 mΩ |
| 介电强度 | 1,5 kVdc |
| 阻抗 | 75 Ω |
| 绝缘强度 | > 5 GΩ |
| 额定电压 | <50 V |
| 电压驻波比 | ≤1.050/>32 dB 高至 1 GHz ≤1.065/>30 dB 高至 2 GHz ≤1.100/>26 dB 高至 3 Ghz |
| Mechanical | |
|---|---|
| 电缆外径 | 6.3 mm |
| 电缆保持力 | > 30 N (中心) |
| 压接尺寸 | 符合 IEC 60803 (压接模 E) 的 6,47 六角压接 (屏蔽) |
| 压接尺寸 (插芯) | 符合 IEC 60803 (压接模2) 的 1,6 方形压接 (插芯) |
| 插入力 | < 25 N |
| 使用寿命 | > 1000 次插拔 |
| 锁紧装置 | Bayonett |
| 安装方向 | 后置安装 |
| 底座形状 | D 型 |
| 电缆锚定 | 护套压接 |
| Material | |
|---|---|
| 触点 | 黄铜 (CuZn35Pb2), 0.2 µm AuCo (中心触点) |
| 内芯 | PTFE |
| 外壳 | 黄铜 (CuZn39Pb3) |
| 外壳电镀 | Optalloy® |
| Environmental | |
|---|---|
| 运行温度 | -30 °C 至 +85 °C |
| 触点弯曲 | 符合 IEC 60803 和 IEC 60352-2 |

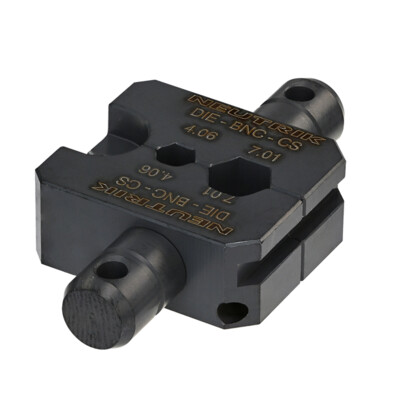

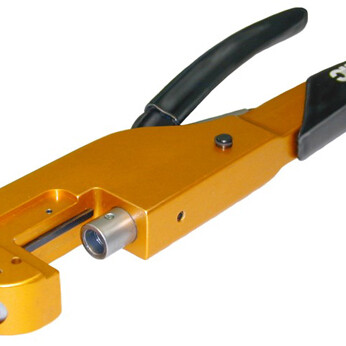

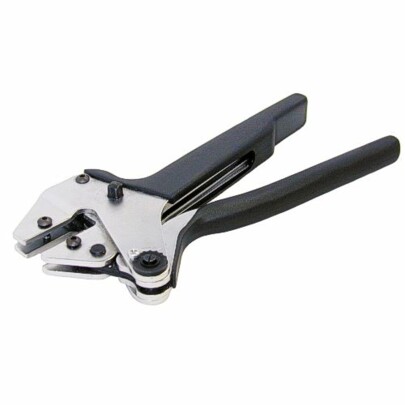

配件
