NBNC75BTU11X

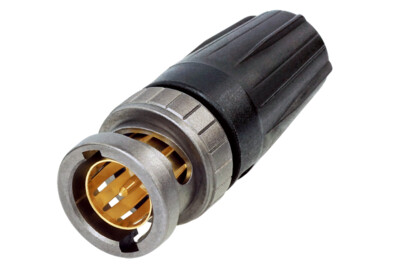

专为超高清视频信号传输设计的rearTWIST UHD BNC连接器。独特的绝缘及插针设计，使得连接器具有低的回波损耗，适用于4K和8K信号传输。

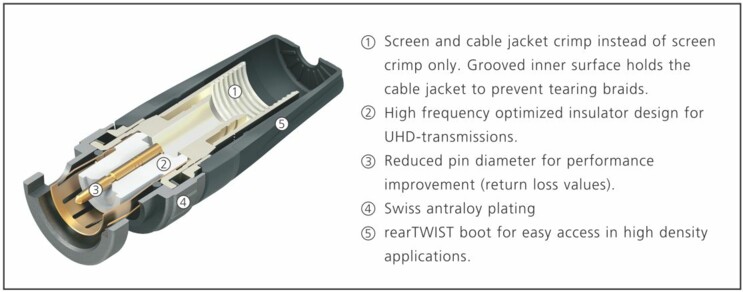

特征和性能
- 优化的插针和绝缘设计，适用于超高清数据传输
- 经受考验的rearTWIST技术
- 瑞士antraloy电镀
- 完全同传统的BNC底座连接器兼容
- 改进的高频回波损耗
下载
技术信息
| Product | |
|---|---|
| 产品 | NBNC75BTU11X |
| 连接类型 | BNC 75 Ω |
| 类别 | 公 |
| Electrical | |
|---|---|
| 内接触电阻 | ≤ 3 mΩ |
| 外接触电阻 | ≤ 2 mΩ |
| 介电强度 | 1.5 kVdc |
| 阻抗 | 75 Ω |
| 绝缘强度 | > 5 GΩ |
| 额定电压 | < 50 V |
| 电压驻波比 | ≤1.06 / >30 dB 高至 6 GHz ≤1.13 / >24 dB 高至 12 GHz ≤1.22 / >20 dB 高至 18 Ghz |
| Mechanical | |
|---|---|
| 电缆外径 | 7.3 mm |
| 电缆保持力 | > 30 N (中心) |
| 压接尺寸 | 7.36 六角压接 (屏蔽) |
| 压接尺寸 (插芯) | 1.07 压接 |
| 插入力 | < 25 N |
| 使用寿命 | > 1000 次插拔 |
| 锁紧装置 | Bayonett |
| 电缆锚定 | 护套压接 |
| Material | |
|---|---|
| 触点 | 黄铜 (CuZn35Pb2), 0.2 µm AuCo (中心触点) |
| 外壳 | 黄铜 (CuZn39Pb3) |
| 外壳电镀 | Antraloy |
| 内芯 | PP |
| Environmental | |
|---|---|
| 运行温度 | - 30 °C 至 +85 °C |
| 触点弯曲 | 符合 IEC 60803 和 IEC 60352-2 |
配件
优化的回波损耗

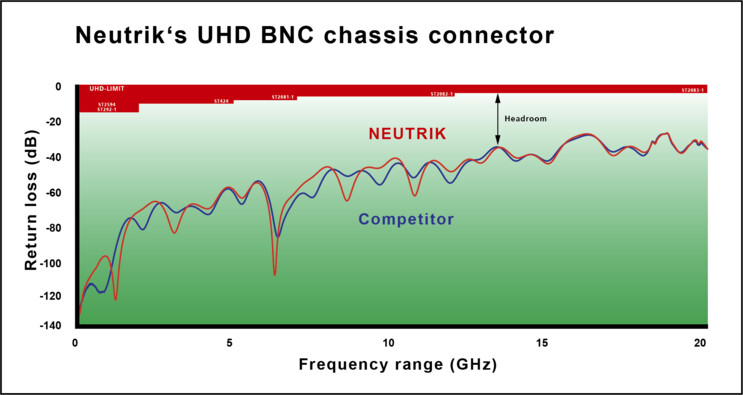

Neutrik rearTWIST UHD BNC产品独特的绝缘及缩小的外直径中心插针设计，相比较传统的BNC连接器，超高清BNC为因线缆弯曲，非正确的连接器组装和错误的接口连接而产生的潜在阻抗偏离，提供了更多的回波损耗空间，防止信号中断。
更多详情，请参考Neutrik UHD BNC白皮书。
压接尺寸
为了达到高频下优化的回拨损耗值，缩小了产品的插针压接尺寸。
| 插芯: | 1.07 mm |
| 屏蔽: | 7.36 mm |
| 压接模: | DIE-R-BNCX-PU |
认证电缆
为了保证高频下电缆连接器的良好性能，Neutrik优曲克对设计用于超高清信号（UHD）传输的通用同轴线缆进行了测试，参考以下列表，找到所有认可的电缆。
适用电缆:
CommScope 5765, Gepco VSD2001, Suhner S05163-02, Suhner S05133-07, Percon VK77
优化的超高清信号电缆:
百通 1694A, 百通 1694ANH, 百通 1694DNH, 百通 4694R, 百通 70082, 百通 70082NH, 百通 70082CH, Bryant SD11, Bryant SD10F, 佳耐美 L-4.5CHWS, 佳耐美 L-4.5CHD, Clark Wire CD7506, DirectCable 301-330 Evolution XPC, DirectCable 301-361 6 Channel Evolution XPC
