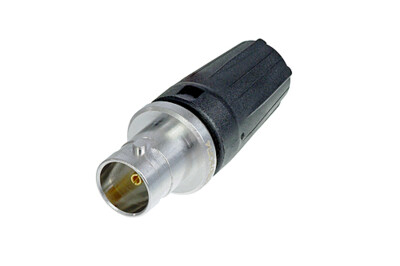

NBTB75CFI4
Neutrik BNC迷你电缆插口是基于rearTWIST原理的设计，适用于较细的同轴电缆。这款电缆插口带有可靠的卡拴，可从后转向前，以降低配合扭矩。rearTWIST尾套便利操作高密度应用。这款迷你电缆插口是延展以及Y-电缆的完美选择。
与所有Neutrik BNC系列一样，真正75 Ω设计产品，完美用于高清领域。
适用电缆:
百通 1520A, 百通 1521A, 百通 1522A, 百通 179DT, Draka 0.31/1.45 AF, Draka 753-1304(2), Draka 755-1302, Suhner G02233, ZNK CM14B
压接尺寸:
插芯: 1.6 mm (方形)
屏蔽: 4.06 mm (六角)
特征和性能
- 槽型隔板，接入连接器的“头部”往往会是个问题，此款产品提供了理想的解决方案。这款连接器从尾部接入而不是前端
- 真正的75 Ω设计达到严格的高清电视/DVD要求
- 延展以及Y-电缆的完美选择
- 优化设计，适用于多芯电缆及迷你电缆组装
- 滑动内芯提供触觉反馈
- 优秀的电缆保护与保持
- 精密的瑞士制造黄铜部件达到卓越的耐用性
- 配件包括10个标准色的彩色防护罩，压接工具和模
下载
技术信息
| Product | |
|---|---|
| 产品 | NBTB75CFI4 |
| 连接类型 | BNC 75 Ω |
| 类别 | 母 |
| Electrical | |
|---|---|
| 内接触电阻 | ≤ 3 mΩ |
| 外接触电阻 | ≤ 2 mΩ |
| 介电强度 | 0,75 kVdc |
| 阻抗 | 75 Ω |
| 绝缘强度 | > 5 GΩ |
| 额定电压 | <50 V |
| 电压驻波比 | ≤1.050/>32 dB 高至 1 GHz ≤1.065/>30 dB 高至 2 GHz ≤1.100/>26 dB 高至 3 Ghz |
| Mechanical | |
|---|---|
| 电缆外径 | 2.9 mm |
| 电缆保持力 | > 30 N (中心) |
| 压接尺寸 | 符合 MIL22520/5-39(B)的4,06 六角压接 (屏蔽) |
| 压接尺寸 (插芯) | 符合 IEC 60803 (压接模2)的1,6 方形压接 (插芯) |
| 插入力 | < 25 N |
| 使用寿命 | > 1000 次插拔 |
| 锁紧装置 | Bayonett |
| 电缆锚定 | 护套压接 |
| Material | |
|---|---|
| 触点 | 黄铜 (CuZn35Pb2), 0.2 µm AuCo (中心触点) |
| 外壳 | 黄铜 (CuZn39Pb3) |
| 外壳电镀 | Optalloy® |
| 内芯 | PTFE |
| Environmental | |
|---|---|
| 运行温度 | -30 °C 至 +85 °C |
| 触点弯曲 | 符合 IEC 60803 和 IEC 60352-2 |
