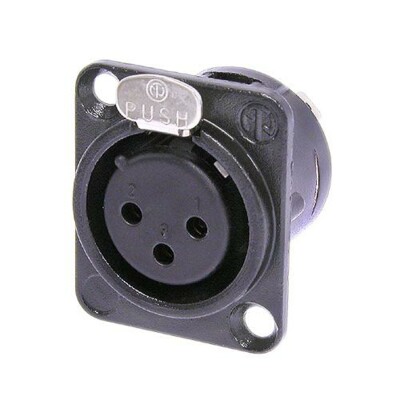

NC3FD-L-B-1
3芯母头插座，焊杯，镀黑金属外壳，镀金触点
通用的D型金属机身XLR面板安装系列，UL认证的零部件。
特征和性能
- 坚固的D型金属外壳
- 24 mm标准的D型开孔尺寸
- 3-7芯版本的焊杯
下载
技术信息
| Product | |
|---|---|
| 产品 | NC3FD-L-B-1 |
| 连接类型 | XLR |
| 类别 | 母 |
| Electrical | |
|---|---|
| 触点间电容 | ≤ 4 pF |
| 接触电阻 | ≤ 5 mΩ |
| 绝缘强度 | 1,5 kVdc |
| 绝缘电阻 | > 2 GΩ (初始) |
| 单个触点额定电流 | 16 A |
| 额定电压 | < 50 V |
| Mechanical | |
|---|---|
| 插入力 | ≤ 20 N |
| 拔出力 | ≤ 20 N |
| 使用寿命 | > 1000 次插拔 |
| 电线尺寸 | 最大 2.5 mm² |
| 电线尺寸 | 最大 14 AWG |
| 接线 | 焊接触点 |
| 锁紧装置 | 闩式锁 |
| 底座形状 | D |
| Material | |
|---|---|
| 触点电镀 | 2 µm Ni 之上镀的 0.2 µm Au 硬合金 |
| 触点 | 青铜 (CuSn8) |
| 内芯 | 聚酰胺 (PA 6.6 30 % GR) |
| 锁材质 | 钢 Ck67 |
| 外壳 | 锌压铸 (ZnAl4Cu1) |
| 外壳涂层 | 黑色KTL |
| 锁材质镀层 | 镍 |
| Environmental | |
|---|---|
| 认证 | UL |
| 可燃性 | UL 94 HB |
| 符合标准 | IEC 61076-2-103 |
| 防护等级 | IP 40 |
| 可焊性 | 符合 IEC 68-2-20 |
| 运行温度 | -30 °C to +80 °C |
