NC3FXX-EMC

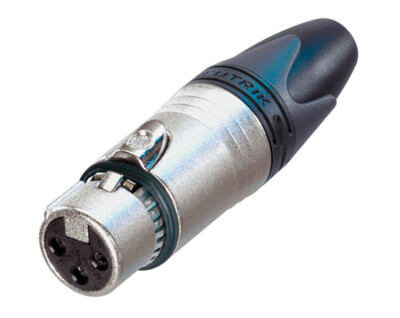

3 芯母头EMC-XLR电缆连接器

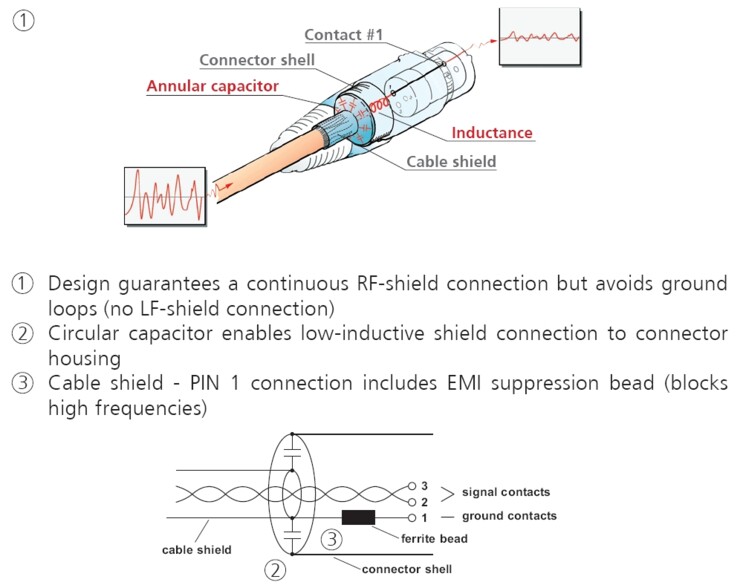

对于在录音和现场表演中经常出现的无线电传输或移动电话干扰问题，经过特殊设计的EMC-XLR系列连接器，能够提高射频屏蔽，显著解决此类问题。该设计通过电缆屏蔽周围的圆形电容，保证从电缆线到底盘连接器之间持续的射频屏蔽。圆形电容就如同高通滤波器，有效拦截10 MHz左右的频率。
位于引脚1和电缆屏蔽之间的1 MHz 24 Ohm 的EMI抗氧体磁珠，提供低通滤波器，改进射频抑制。
特征和性能
- 3芯公母电缆连接器，带与外壳连接的集成电容屏蔽
- 电缆屏蔽层周围的圆形电容器提供连接到连接器外壳的低电感屏蔽
- 母连接器周围带接地弹簧片，准确连接至外壳
- 电缆屏蔽-插针1在连接时，通过EMI氧化铁珠串的作用，有效阻断高频
- 由于没有低频接地屏蔽，避免了接地短路
- 坚固的锌压铸外壳，持久耐用
- 卡盘式夹线套，确保夹紧电缆线
- 尾套带橡胶密封套，保护电缆受弯曲压影响
下载
技术信息
| Product | |
|---|---|
| 产品 | NC3FXX-EMC |
| 连接类型 | XLR |
| 类别 | 母 |
| Electrical | |
|---|---|
| 触点间电容 | ≤ 4 pF |
| 接触电阻 | ≤ 3 mΩ |
| 绝缘强度 | 1,5 kVdc |
| 绝缘电阻 | > 10 GΩ (初始) |
| 单个触点额定电流 | 5 A |
| 额定电压 | < 50 V |
| Mechanical | |
|---|---|
| 电缆外径 | 3.5 - 8.0 mm |
| 插入力 | < 50 N |
| 拔出力 | < 20 N |
| 使用寿命 | > 1000 次插拔 |
| 电线尺寸 | 最大 0.75 mm² |
| 电线尺寸 | 最大 20 AWG |
| 接线 | 焊接触点 |
| 锁紧装置 | 闩式锁 |
| Material | |
|---|---|
| 尾套 | 聚氨酯 |
| 触点电镀 | 2 µm Ni 之上镀的 0.2 µm Au 硬合金 |
| 触点 | 青铜 (CuSn8) |
| 内芯 | 聚酰胺 (PA 6.6 30 % GR) |
| 锁材质 | 锌压铸 (ZnAl4Cu1) / Ck 67 (弹簧) |
| 外壳 | 锌压铸 (ZnAl4Cu1) |
| 外壳电镀 | 镍 |
| 夹线套 | 聚缩醛 (POM) |
| 环状接地弹簧 | 青铜 (CuSn6), 镀镍 |
| 锁材质镀层 | 镍 |
| Environmental | |
|---|---|
| 可燃性 | UL 94 HB |
| 符合标准 | IEC 61076-2-103 |
| 防护等级 | IP 40 |
| 可焊性 | 符合 IEC 68-2-20 |
| 运行温度 | -30 °C to +80 °C |
