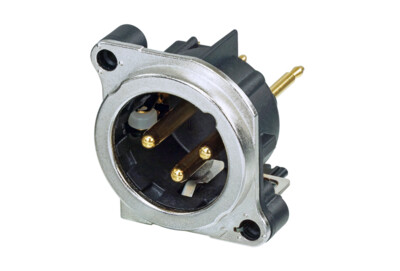

NC3MBV-SW
3芯公头XLR插座，开关触点，接地方式：与外壳及前面板相连的独立接地触点，垂直PCB安装面板
当连接器连接后，开关触点激活，可用于指示、监控以及控制连接状态。该开关带有常开和常闭触点。
有着同A系列相同的性能，并且额外具有金属固定法兰，为底座提供持续的全方位的接地触点，保证最好的电磁兼容性。UL认证零件。
特征和性能
- 金属固定法兰为底座提供持续的全方位的接地触点，保证最好的电磁兼容性
- 适用切换开关
- 常开，常闭（NO-NC）触点
- 同电缆连接器连接后，开关激活
下载
技术信息
| Product | |
|---|---|
| 产品 | NC3MBV-SW |
| 连接类型 | XLR |
| 类别 | 公 |
| Electrical | |
|---|---|
| 触点间电容 | ≤ 4 pF |
| 接触电阻 | ≤ 6 mΩ |
| 绝缘强度 | 1.5 kVdc |
| 绝缘电阻 | >10 GΩ |
| 单个触点额定电流 | 6 A |
| 额定电压 | < 50 V |
| 接地选择 | 单独的接地触点连接到外壳和面板，独立引脚 1 |
| Mechanical | |
|---|---|
| 插入力 | ≤ 20 N |
| 拔出力 | ≤ 20 N |
| 使用寿命 | > 1000 次插拔 |
| 接线 | 垂直PCB安装 |
| 锁紧装置 | 闩式锁 |
| 安装方向 | 后置安装 |
| 底座形状 | B |
| 安装 | B型螺钉 |
| Material | |
|---|---|
| 触点 | 黄铜 (CuZn35Pb2) |
| 内芯 | 聚酰胺 (PA66) |
| 锁材质 | 钢 Ck67 |
| 环 | 锌压铸 (ZnAl4Cu1) |
| 法兰 | 金属 |
| Environmental | |
|---|---|
| 认证 | UL |
| 可燃性 | UL 94 V-0 |
| 符合标准 | IEC 61076-2-103 |
| 防护等级 | IP 40 |
| 可焊性 | 符合 IEC 68-2-20 |
| 运行温度 | -30 °C to +80 °C |
