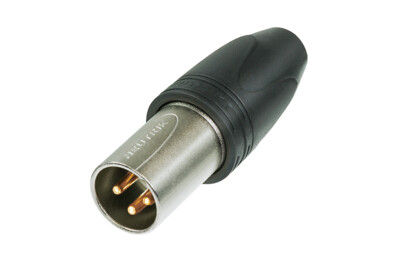

NC3MXX-HD-D
适用于户外的“重负荷”3芯公头XLR电缆连接器
特征和性能
- 同HD电缆连接器NC3FXX-HD*连接后，提供IP67等级的防尘防水保护
- 具有防水和抗震保护橡胶密封套
- 镀金触点
下载
技术信息
| Product | |
|---|---|
| 产品 | NC3MXX-HD-D |
| 连接类型 | XLR |
| 类别 | 公 |
| Electrical | |
|---|---|
| 触点间电容 | ≤ 4 pF |
| 接触电阻 | ≤ 3 mΩ |
| 绝缘强度 | 1,5 kVdc |
| 绝缘电阻 | > 10 GΩ (初始) |
| 单个触点额定电流 | 16 A |
| 额定电压 | < 50 V |
| Mechanical | |
|---|---|
| 电缆外径 | 6.0 - 8.0 mm |
| 插入力 | ≤ 20 N |
| 拔出力 | ≤ 20 N |
| 使用寿命 | > 1000 次插拔 |
| 电线尺寸 | 最大 2.5 mm² |
| 电线尺寸 | 最大 14 AWG |
| 接线 | 焊接触点 |
| 锁紧装置 | 闩式锁 |
| Material | |
|---|---|
| 尾套 | 聚氨酯 |
| 触点电镀 | 2 µm Ni 之上镀的 0.2 µm Au 硬合金 |
| 触点 | 黄铜 (CuZn39Pb3) |
| 内芯 | 聚酰胺 (PA66) |
| 锁材质 | 锌压铸 (ZnAl4Cu1) / Ck 67 (弹簧) |
| 外壳 | 锌压铸 (ZnAl4Cu1) |
| 外壳电镀 | 黑铬 |
| 夹线套 | 聚缩醛 (POM) |
| 密封夹套 | EPDM |
| Environmental | |
|---|---|
| 可燃性 | UL 94 V-0 |
| 符合标准 | IEC 61076-2-103 |
| 可焊性 | 符合 IEC 68-2-20 |
| 运行温度 | -30 °C to +80 °C |
