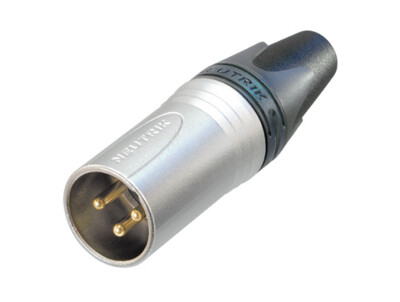

NC3MXX-HE
3芯电缆连接器，公，丝绒镀铬外壳，精密加工的镀金触点
标准XX系列特别版本，具有高贵的丝绒镀铬处理以及超强耐高温绝缘材料。
特征和性能
- 超强耐高温绝缘材料
- 高贵的丝绒镀铬处理外壳
- 公头带改进的“无窗式”锁槽，更加严实的外壳提高耐用性
- UL 94V-0抗燃等级
- 改良的卡盘式夹线套提供更大的抗拉力，并使组装更快捷便利
- 密封式的聚氨酯尾套有效保护电缆受弯曲力的影响

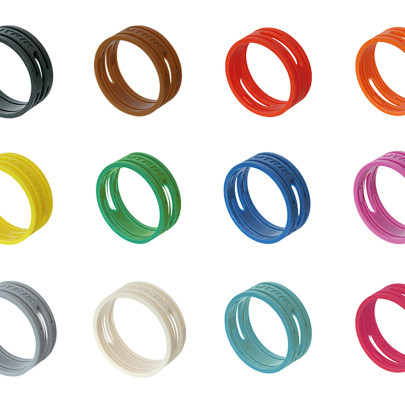

- 可选彩色标记环与尾套,便于编号和识别
- 轻巧的工效设计-价值更高，易于操作
下载
技术信息
| Product | |
|---|---|
| 产品 | NC3MXX-HE |
| 连接类型 | XLR |
| 类别 | 公 |
| Electrical | |
|---|---|
| 触点间电容 | ≤ 4 pF |
| 接触电阻 | ≤ 3 mΩ |
| 绝缘强度 | 1,5 kVdc |
| 绝缘电阻 | > 10 GΩ (初始) |
| 单个触点额定电流 | 16 A |
| 额定电压 | < 50 V |
| Mechanical | |
|---|---|
| 电缆外径 | 3.5 - 8.0 mm |
| 插入力 | ≤ 20 N |
| 拔出力 | ≤ 20 N |
| 使用寿命 | > 1000 次插拔 |
| 电线尺寸 | 最大 2.5 mm² |
| 电线尺寸 | 最大 14 AWG |
| 接线 | 焊接触点 |
| 锁紧装置 | 闩式锁 |
| Material | |
|---|---|
| 尾套 | 聚氨酯 |
| 触点电镀 | 02 µm Ni 之上镀的 0.2 µm Au 硬合金 |
| 触点 | 黄铜 (CuZn39Pb3) |
| 内芯 | 聚苯硫醚 (PPS 40% GR) |
| 锁材质 | 锌压铸 (ZnAl4Cu1) |
| 外壳 | 锌压铸 (ZnAl4Cu1) |
| 外壳电镀 | 丝绒铬 |
| 夹线套 | 聚缩醛 (POM) |
| Environmental | |
|---|---|
| 可燃性 | UL 94 V-0 |
| 符合标准 | IEC 61076-2-103 |
| 防护等级 | IP 40 |
| 可焊性 | 符合 IEC 68-2-20 |
| 运行温度 | -30 °C to +80 °C |
