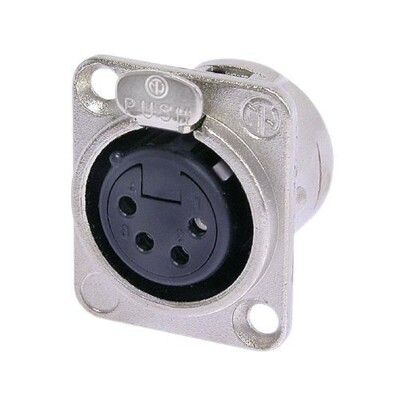

NC4FD-L-1
4芯母头插座，焊杯，镀镍外壳，镀银触点
通用的D型金属机身XLR面板安装系列，UL认证的零部件。
特征和性能
- 坚固的D型金属外壳
- 24 mm标准的D型开孔尺寸
- 带焊杯的3-7芯插座
下载
技术信息
| Product | |
|---|---|
| 产品 | NC4FD-L-1 |
| 连接类型 | XLR |
| 类别 | 母 |
| Electrical | |
|---|---|
| 触点间电容 | ≤ 7 pF |
| 接触电阻 | ≤ 5 mΩ |
| 绝缘强度 | 1,5 kVdc |
| 绝缘电阻 | > 10 GΩ (初始) |
| 单个触点额定电流 | 10 A |
| 额定电压 | < 50 V |
| Mechanical | |
|---|---|
| 插入力 | ≤ 20 N |
| 拔出力 | ≤ 20 N |
| 使用寿命 | > 1000 次插拔 |
| 电线尺寸 | 最大 1.5 mm² |
| 电线尺寸 | 最大 16 AWG |
| 接线 | 焊接触点 |
| 锁紧装置 | 闩式锁 |
| 底座形状 | D |
| Material | |
|---|---|
| 触点电镀 | 2 µm Ni 之上镀的 2 µm Ag |
| 触点 | 黄铜 (CuZn39Pb3) |
| 内芯 | 聚酰胺 (PA66) |
| 锁材质 | 钢 Ck67 |
| 外壳 | 锌压铸 (ZnAl4Cu1) |
| 外壳电镀 | 镍 |
| 锁材质镀层 | 镍 |
| Environmental | |
|---|---|
| 认证 | UL |
| 可燃性 | UL 94 V-0 |
| 符合标准 | IEC 61076-2-103 |
| 防护等级 | IP 40 |
| 可焊性 | 符合 IEC 68-2-20 |
| 运行温度 | -30 °C to +80 °C |
