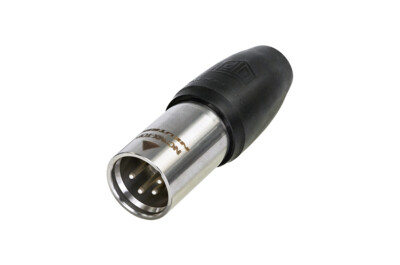

4芯公头XLR电缆连接器,TRUE OUTDOOR PROTECTED (TOP)
X-TOP系列是“耐用”的户外XLR电缆连接器。同对应的XLR TOP电缆和底座连接器连接后,实现户外保护等级(IP65和UL50E标准)。
标准镀金触点。
Product | |
产品 | NC4MX-TOP |
连接类型 | XLR |
类别 | 公 |
Electrical | |
触点电阻 | ≤ 3 mΩ |
绝缘强度 | 1,5 kVdc |
绝缘电阻 | > 10 GΩ (初始) |
单个触点额定电流 | 10 A |
额定电压 | 50 V |
Mechanical | |
电缆外径 | 5.0 - 8.0 mm |
插入力 | ≤ 20 N |
拔出力 | ≤ 20 N |
使用寿命 | > 5000 次插拔 |
电线尺寸 | < 2.5 mm² |
16 AWG | |
接线 | 焊接触点 |
锁紧装置 | 闩式锁 |
Material | |
尾套 | 抗UV橡胶 |
触点电镀 | 金(Au) 镀于镍(Ni)之上 |
触点 | 黄铜 |
内芯 | 聚酰胺 |
锁材质 | St3K32 (锁) / Ck 67 (弹簧) |
外壳 | 锌压铸 |
外壳电镀 | 镍 |
夹线套 | 聚缩醛 |
密封夹套 | 抗UV橡胶 |
Environmental | |
可燃性符合UL 94 | V-0(内芯) |
符合标准 | IEC 61076-2-103 |
防护等级符合IEC 60529 | IP65(连接状态下) |
可焊性 | 符合 IEC 60068-2-20 |
运行温度 | -30 °C 至 +80 °C |
污染等级 | II |
