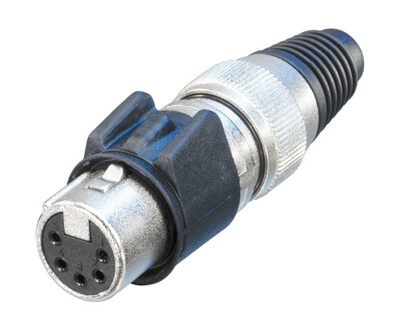

NC5FX-HD
PHASE OUT
direct replacement / successor: NC5FXX-HD
alternative product: NC5FX1-TOP
全金属设计的"重负荷"型5芯母头电缆连接器，镀金触点
X-HD系列是适用于户外的“重负荷”电缆连接器，产品采用全金属设计，同相应的X-HD电缆连接器或MPR-HD底盘连接器相连接时，防水防尘等级为IP65。拥有标准的镀金触点。
特征和性能
- 适于户外使用的“重负荷”电缆连接器
- 全金属设计
- NC*FX-HD*同NC*MPR-HD底座连接器和NC*MX-HD电缆连接器相适配
- 连接状态下，防水防尘等级IP65
- 镀金触点
- 卡盘式夹线套，确保夹紧电缆线
- 橡胶材料的尾套对弯曲应力提供高规格保护
下载
技术信息
| Product | |
|---|---|
| 产品 | NC5FX-HD |
| 连接类型 | XLR |
| 类别 | 母 |
| Electrical | |
|---|---|
| 触点间电容 | ≤ 7 pF |
| 接触电阻 | ≤ 3 mΩ |
| 绝缘强度 | 1,5 kVdc |
| 绝缘电阻 | > 10 GΩ (初始) |
| 单个触点额定电流 | 7,5 A |
| 额定电压 | < 50 V |
| Mechanical | |
|---|---|
| 电缆外径 | 3.5 - 8.0 mm |
| 插入力 | ≤ 20 N |
| 拔出力 | ≤ 20 N |
| 使用寿命 | > 1000 次插拔 |
| 电线尺寸 | 最大 1.0 mm² |
| 电线尺寸 | 最大 18 AWG |
| 接线 | 焊接触点 |
| 锁紧装置 | 闩式锁 |
| Material | |
|---|---|
| 尾套 | 聚氨酯 |
| 套管 | 不锈钢 |
| 触点电镀 | 2 µm Ni 之上镀的 0.2 µm Au 硬合金 |
| 触点 | 黄铜 (CuZn39Pb3) |
| 内芯 | 聚酰胺 (PA 6.6 30 % GR) |
| 锁材质 | St3K32 (闩) / Ck 67 (弹簧) |
| 外壳 | 不锈钢 |
| 外壳电镀 | 镍 |
| 夹线套 | 聚缩醛 (POM) |
| Environmental | |
|---|---|
| 认证 | UL |
| 可燃性 | UL 94 HB |
| 符合标准 | IEC 61076-2-103 |
| 防护等级 | IP 65 |
| 可焊性 | 符合 IEC 68-2-20 |
| 运行温度 | -30 °C to +80 °C |
