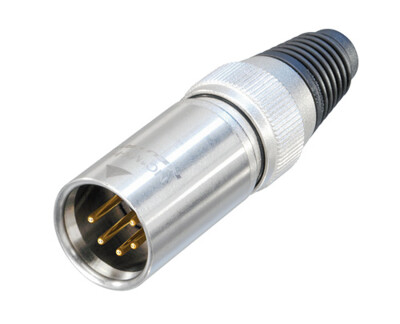

金属尾套以及不锈钢外壳的"重负荷"型5芯公头电缆连接器,镀金触点
X-HD系列是适用于户外的“重负荷”电缆连接器,产品采用全金属设计,同相应的X-HD电缆连接器或MPR-HD底盘连接器相连接时,防水防尘等级为IP65。拥有标准的镀金触点。
Product | |
产品 | NC5MX-HD |
连接类型 | XLR |
类别 | 公 |
Electrical | |
触点间电容 | ≤ 7 pF |
接触电阻 | ≤ 3 mΩ |
绝缘强度 | 1,5 kVdc |
绝缘电阻 | > 10 GΩ (初始) |
单个触点额定电流 | 7,5 A |
额定电压 | < 50 V |
Mechanical | |
电缆外径 | 3.5 - 8.0 mm |
插入力 | ≤ 20 N |
拔出力 | ≤ 20 N |
使用寿命 | > 1000 次插拔 |
电线尺寸 | 最大 1.0 mm² |
电线尺寸 | 最大 18 AWG |
接线 | 焊接触点 |
锁紧装置 | 闩式锁 |
Material | |
尾套 | 聚氨酯 |
套管 | 不锈钢 |
触点电镀 | 2 µm Ni 之上镀的 0.2 µm Au 硬合金 |
触点 | 黄铜 (CuZn39Pb3) |
内芯 | 聚酰胺 (PA 66) |
锁材质 | 不锈钢 |
外壳 | 不锈钢 |
外壳电镀 | 镍 |
夹线套 | 聚缩醛 (POM) |
Environmental | |
认证 | UL |
可燃性 | UL 94 V-0 |
符合标准 | IEC 61076-2-103 |
防护等级 | IP 65 |
可焊性 | 符合 IEC 68-2-20 |
运行温度 | -30 °C to +80 °C |
