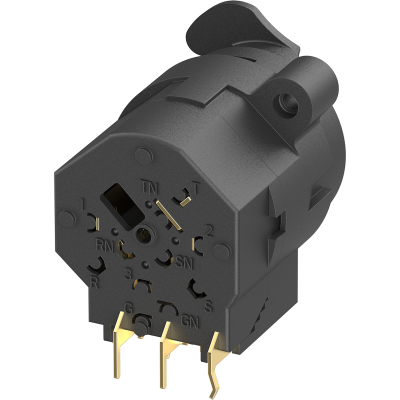

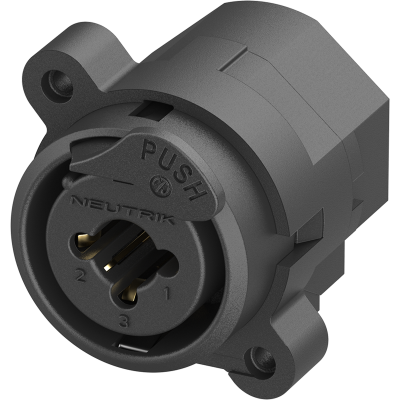

NCJ9FI-H-AE
新品：ESD 保护按键，可提升静电防护和部件保护。
XLR/插座组合底座，同时包含3芯XLR以及6.35mm插座。通过非对称非金属按键提升了ESD性能。
特征和性能
- 采用复合材料按键，可防止静电放电和部件损坏
- 同一个外壳， 平衡或线性信号输入
- 组合的XLR以及立体声6.35mm插座
- 非常低的导体电容，适合于数字音频应用
- 一个外壳里包含两个连接器，从而节省机架空间
下载
技术信息
| Product | |
|---|---|
| 产品 | NCJ9FI-H-AE |
| 连接类型 | Combo |
| 类别 | 母 |
| Electrical | |
|---|---|
| 触点电阻 | < 10 mΩ (XLR) |
| 触点电阻 | < 20 mΩ (插座) |
| 绝缘强度 | 1.5 kVdc |
| 绝缘电阻 | > 10 GΩ (初始) |
| 单个触点额定电流 | 7,5 A (XLR) |
| 单个触点额定电流 | 7,5 A (插座) |
| 额定电压 | < 50 V |
| Mechanical | |
|---|---|
| 插入力 | ≤ 25 N |
| 拔出力 | ≤ 25 N |
| 使用寿命 | > 1000 次插拔 |
| 面板厚度 | 最大 7 mm (0.27'') |
| 接线 | 水平PCB安装 |
| 安装方向 | 后置安装 |
| Material | |
|---|---|
| 触点电镀 | 2 µm Ni 之上镀的 0.2 µm Au 硬合金 |
| 触点 | 青铜 (CuSn6) |
| 内芯 | 聚酰胺 (PA66) |
| 锁材质 | 增强型聚酰胺 |
| Environmental | |
|---|---|
| 可燃性 | UL94 V-0 |
| 运行温度 | -30 °C 至 +80 °C |
