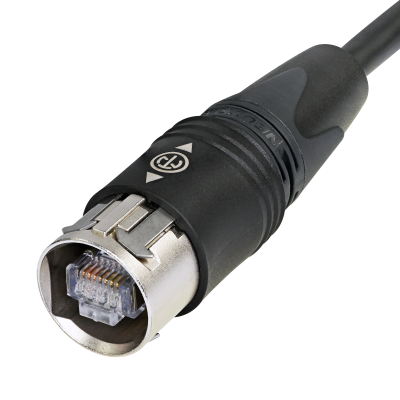

NKE6S-*
预装etherCON CAT6跳线使用带屏蔽的S/FTP电缆，并带电缆插头护套，以提供一个坚固的金属外壳和推拉锁定系统。
注意！仅适配NE8FDY-C6* CAT 6插座
不兼容CAT5和CAT6A底座连接器。
特征和性能
- CAT6规则 – 数据传输率达10 GBit/s
- CAT6性能 – 快速数据传输和高带宽应用
- 遵从CAT6规范，根据TIA / EIA 568B, ISO / IEC 11801, EN 50173
- IP65 – 在连接状态下防尘防水
- 屏蔽系统 – 高防噪，防电磁干扰
- 推拉系统 – 安全可靠的锁定系统
- 预装跳线光缆，拥有坚固的电缆护套和独一无二的卡盘式夹线套
下载
技术信息
| Product | |
|---|---|
| 产品 | NKE6S-* |
| 类别 | 公 |
| Electrical | |
|---|---|
| 接触电阻 | < 10 mΩ |
| 绝缘强度 | 1 kVdc |
| 频率范围 | 1 - 250 MHz |
| 绝缘电阻 | ≥ 0.5 GΩ |
| 单个触点额定电流 | 1,5 A |
| 额定电压 | < 50 V |
| Mechanical | |
|---|---|
| 插入力 | ≤ 40 N |
| 拔出力 | ≤ 20 N |
| 使用寿命 | > 1000 次插拔 |
| 电线尺寸 | 8 x AWG 27/7 mm² |
| 锁紧装置 | 推拉 |
| Material | |
|---|---|
| 尾套 | 聚氨酯 |
| 触点电镀 | 0.7 µm Au over 1.2 µm Ni plating |
| 触点 | 黄铜 (CuSn8) |
| 内芯 | 聚酰胺 (PA 6.6 30 % GR) |
| 外壳 | 锌压铸 (ZnAl4Cu1) |
| 外壳电镀 | Nickel |
| 夹线套 | 聚缩醛 (POM) |
| Environmental | |
|---|---|
| 可燃性 | UL 94 HB |
| 符合标准 | CAT6, E等级 符合TIA/EIA 586B, IEC11801, EN 50173 |
| 防护等级 | IP 65 |
| 运行温度 | -10 °C to +60 °C |
Ordering Information

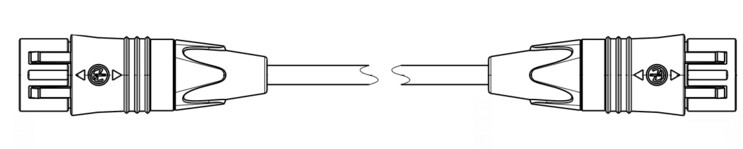

| NKE6S-* | Both cable ends with cable plug carrier, e.g. NKE6S-3 |

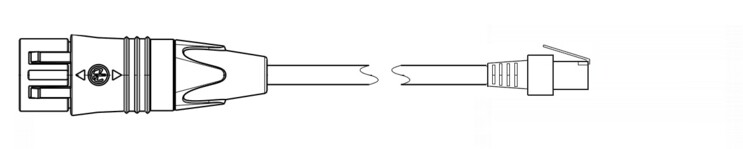

| NKE6S-*-WOC | Only one cable end with cable plug carrier, e.g. NKE6S-3-WOC |
* available lengths: 1 m, 2 m, 3 m, 5 m, 10 m, 30 m
NKE6S-*
NKE6S-*-WOC
