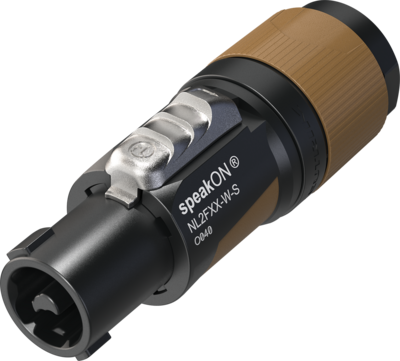

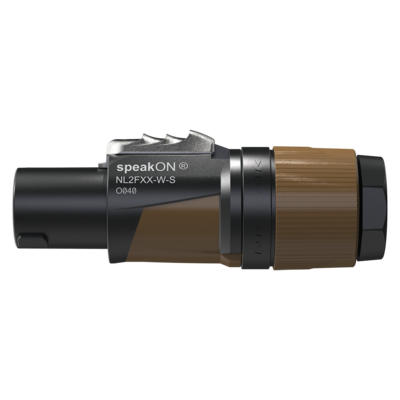

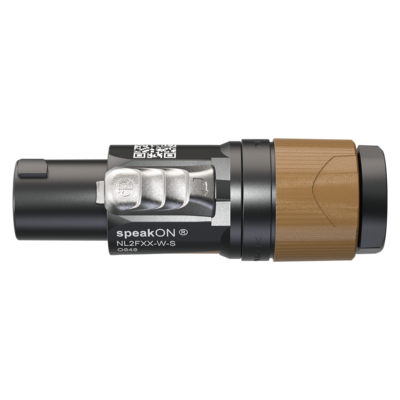

NL2FXX-W-S
2芯电缆连接器，螺丝终端，卡盘式夹线套，适配线径 6-12mm 的线缆
具备行业标准的扬声器连接系统提供极其可靠与坚固的电缆连接器，并带有可靠的锁定系统。它们以坚固的带螺丝型终端的触点为特征，并包含标准带焊接终端的焊线保护系统。
特征和性能
- 同2芯底座连接器适配，也能与4芯底座连接器适配（触点+1/-1）
- 符合人体工程学的设计，具有防滑的双组份模制外壳
- 高达37 A rms额定电流
- Neutrik独有的锁定尾套和卡盘式夹线套，适配直径为6至12 mm的电缆
- IEC 61984 认证，因此作为设备的组成部分符合 IEC 62368-1
- 卓越的NEUTRIK质量标准，极其坚固可靠
- 简易可靠的锁定系统
- 易于安装，夹线套与内芯锁定并与外壳对齐
- 改良的防扭结保护，双组份尾套
下载
NL2FXX-W-S
pdf - 658.92 KB
NL2FXX-W-S
dxf - 3.42 MB
BDA 638 V4 - speakON NL2FXX-W-x & NL4FXX-W-x
pdf - 5.33 MB
Certificate_CB_DE1-66864-A1
pdf - 102.66 KB
Certificate_UL_UL-CA-2237189-0 (2022-10-06)
pdf - 211.3 KB
Certificate_UL_UL-US-2238584-0 (2022-10-06)
pdf - 213.02 KB
Certificate_ENEC_40052110 (2024-06-11)
pdf - 307.3 KB
Certificate ETL_104216254ATL-001A_240425_ATM (2024-04-25)
pdf - 117.47 KB
技术信息
| Product | |
|---|---|
| 产品 | NL2FXX-W-S |
| 连接类型 | speakON 2 芯 |
| Electrical | |
|---|---|
| 触点电阻 | ≤ 2 mΩ |
| 绝缘强度 | 2.8 kVac |
| 绝缘电阻 | > 10 GΩ (初始) |
| 触点数量 | 4 |
| 额定电流电压 - 欧洲 | IEC 61984: 37 A 250 V AC |
| 额定电流电压 - 美国 | UL1977: 35 A 250 V AC |
| 额定电流电压 - 加拿大 | CSA C22.2 No.182.3: 24 A 250 V AC |
| 注意： | speakON不能用作交流电源或电源连接器! 注意：不能用于断流 |
| Mechanical | |
|---|---|
| 电缆外径 | 6 – 12 mm |
| 使用寿命 | 普遍 5’000 次插拔 |
| 电线尺寸 (mm²) | 1.5 – 4 mm² |
| 电线尺寸 (AWG) | 17 – 11 AWG |
| 锁紧装置 | 扭锁 |
| 终端 | 螺丝型终端 |
| Material | |
|---|---|
| 触点电镀 | Ag |
| 触点 | 铜合金 |
| 内芯 | 聚酰胺 (PA6.6) |
| 锁材质 | 锌压铸 |
| 外壳 | 聚酰胺 (PA6) / TPE |
| 夹线套 | 聚酮 |
| 尾套 | 聚酮 / TPE |
| Environmental | |
|---|---|
| 运行温度 | -33 °C 至 +80 °C |
| 防护等级 | IP20 |
| 可燃性符合UL94 | V-0 |
