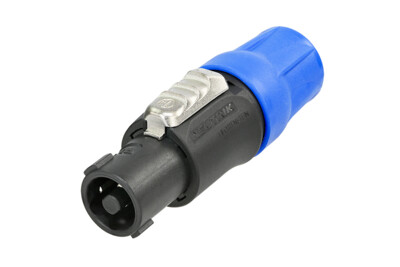

NL4FC
* 停产 * 请订阅： NL4FXX-W-S (适配线径：6 - 12 mm) 和 NL4FXX-W-L (适配线径：10 - 16 mm)
4芯电缆连接器，卡盘式夹线套
具备行业标准的扬声器连接系统提供极其可靠与坚固的电缆连接器，并带有可靠的锁定系统。它们以坚固的带螺丝型终端的触点为特征，并包含标准带焊接终端的焊线保护系统。
特征和性能
- 现有30 A rms持续额定功率
- 坚固可靠，简易快速组装

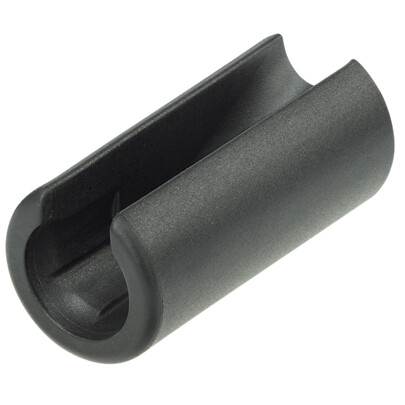

- 夹线套适用于直径为6 - 15 mm的电缆
- 准确可靠的扭转锁定系统“快速锁定”
- 内芯及外壳采用玻璃纤维材料 – 使用寿命长，可靠性高
- 人性化的锁定设计，便于操作
下载
03 Section speakON PG EN 202202-V23
pdf - 5.55 MB
BDA 450 V2 - speakON NL4FC
pdf - 2.36 MB
canadian-standards-association
pdf - 65.27 KB
speakon-wiring-suggestion
pdf - 342.87 KB
st-nl4fc
pdf - 214.48 KB
st-nl4fc
dxf - 1.84 MB
nl4fc
stp - 6.44 MB
CB_Cert_SE-100963A1M1
pdf - 83.27 KB
Certificate ETL_104216254ATL-001A_240425_ATM (2024-04-25)
pdf - 117.47 KB
技术信息
| Product | |
|---|---|
| 产品 | NL4FC |
| 连接类型 | speakON |
| 类别 | 母 |
| Electrical | |
|---|---|
| 接触电阻 | ≤ 3 mΩ |
| 绝缘强度 | 4 kVdc (峰值) |
| 绝缘电阻 | > 1 GΩ (湿热之后) |
| 单个触点额定电流 | 持续 30 A rms |
| 单个触点额定电流 | 40 A 音频信号, 50 % 占空比 |
| 额定电压 | 250 V ac |
| 注意 | speakON不能用作交流电源或电源连接器! |
| Mechanical | |
|---|---|
| 电缆外径 | 6 - 15 mm |
| 电缆保持力 | ≥ 220 N (取决于电缆外径和材料) |
| 使用寿命 | > 5000 次插拔 |
| 电线尺寸 | 4 mm² |
| 电线尺寸 | 12 AWG |
| 接线 | 螺钉型终端或焊接 |
| 锁紧装置 | Quick Lock (latch) |
| Material | |
|---|---|
| 触点电镀 | 4 µm Ag |
| 触点 | 黄铜 (CuZn39Pb3) |
| 内芯 | PBTP 20 % GR |
| 锁材质 | 锌压铸 (ZnAl4Cu1) |
| 外壳 | 聚酰胺 (PA 6 30 % GR) |
| 夹线套 | 聚缩醛 (POM) |
| Environmental | |
|---|---|
| 可燃性 | UL 94 V-0 |
| 可焊性 | 符合 IEC 68-2-20 |
| 运行温度 | -30 °C to +80 °C |
