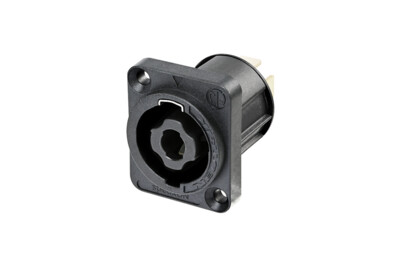

NL4MPXX-UC
4芯公座，持续30 A rms，黑色D型法兰，埋头孔， 1/4"平片（终端，例如 Faston 平片；Tyco # 41829 部件）
此连接器产品完全符合IEC 62368-1标准，其组件认证符合IEC 61984。
speakON面板安装连接器是扩音器/扬声器连接系统领域的行业标准。它以独一无二的全金属锁定系统，一次即现完全锁定为特征。此系列speakON坚固，用途广，并且便于安装。
特征和性能
- IEC 61984 认证 > 符合 IEC 62368-1
- 玻璃纤维增强 V-0 材料，使其更加坚固可靠
- 精密的键槽提供安全安装，锁定区域采用金属内芯
下载
20003482_-_NL4MPXX-UC
pdf - 195.66 KB
20003482_-_NL4MPXX-UC
dxf - 889.83 KB
30008878_-_NL4MPXX-UC
stp - 6.8 MB
CB Certificate SE-103879
pdf - 68.98 KB
Certificate_ENEC_40052110 (2024-06-11)
pdf - 307.3 KB
03 Section speakON PG EN 202202-V23
pdf - 5.55 MB
BDA 591 V1 - Assembly recommendation of speakON chassis connector
pdf - 318.08 KB
技术信息
| Product | |
|---|---|
| 产品 | NL4MPXX-UC |
| 类别 | 公 |
| Electrical | |
|---|---|
| 接触电阻 | ≤ 2 mΩ |
| 绝缘强度 | 2.8 kVac |
| 绝缘电阻 | >0.1 GΩ (湿热测试之后) |
| 单个触点额定电流 | 持续 30 A rms |
| 额定电压 | 250 V ac |
| 注意 | speakON不能用作交流电源或电源连接器! |
| Mechanical | |
|---|---|
| 使用寿命 | > 5000 次插拔 |
| 终端 | ¼" 平片 |
| 锁紧装置 | 快速锁定 |
| 安装方向 | 后置 （例如：MFD）/ 前置安装 |
| 底座形状 | D |
| 布局 | 标准孔位，通孔 |
| Material | |
|---|---|
| 触点电镀 | Ag |
| 触点 | 铜合金 |
| 外壳 | 聚酰胺 (PA 6.6) |
| Environmental | |
|---|---|
| 运行温度 | -30 °C 至 +80 °C |
| 可燃性 | UL 94 V-0 |
