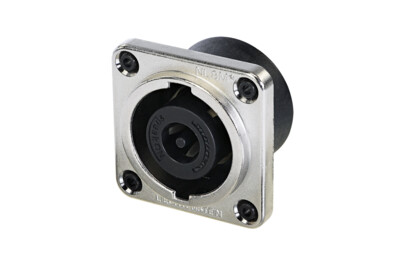

NL8MDXX-V-3
8芯底座，金属方形G型法兰，自攻螺丝孔，垂直PCB安装
此连接器产品完全符合IEC 62368-1标准，其组件认证符合IEC 61984。
speakON面板安装连接器是扩音器/扬声器连接系统领域的行业标准。它以独一无二的全金属锁定系统，一次即现完全锁定为特征。此系列speakON坚固，用途广，并且便于安装。
特征和性能
- IEC 61984 认证，其组件认证符合 IEC 62368-1
- 额定电流 25 A rms
- 极其坚固的金属法兰和玻璃纤维增强 V-0 材料，适用于恶劣严苛环境
- 精密的键槽提供安全安装
下载
技术信息
| Product | |
|---|---|
| 产品 | NL8MDXX-V-3 |
| 类别 | 公 |
| Electrical | |
|---|---|
| 触点电阻 | ≤ 2 mΩ |
| 绝缘强度 | 1.5 kVac |
| 绝缘电阻 | > 0.1 GΩ (湿热测试之后) |
| 单个触点额定电流 | 25 A rms 持续 (符合 IEC 61984) |
| 额定电压 | 250 V ac |
| 注意 | speakON 不能用作交流电源或电源连接器 (AC / DC)! |
| Mechanical | |
|---|---|
| 使用寿命 | > 5000 次插拔 |
| 终端 | 垂直PCB安装 |
| 锁紧装置 | 快速锁定 |
| 安装方向 | 后置安装 |
| 底座形状 | 方形G型法兰 |
| 布局 | 自攻螺丝孔(A型) |
| Material | |
|---|---|
| 触点电镀 | Ag |
| 触点 | 铜合金 |
| 外壳 | 锌压铸，镀镍 |
| 内芯 | 聚酰胺 (PA 6.6) |
| 外壳涂层 | 黑色KTL |
| Environmental | |
|---|---|
| 运行温度 | -30 °C 至 +80 °C |
| 可燃性 | UL 94 V-0 |
| 可焊性 | 符合 IEC 68-2-20 |
