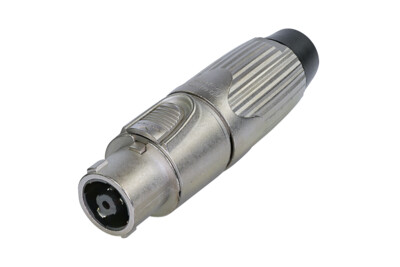

NLT8FX
***DISCONTINUED***
direct replacement / successor: NLT8FXX
8芯电缆连接器，母，镀镍外壳，卡盘式夹线套，焊接
speakON STX系列是专门为重负荷下的扩音器-扬声器应用例如专业巡演而设计的。极度坚固耐用的STX系列以全金属外壳为特征。
特征和性能
- 现有40 A持续额定功率，50 A音频信号，负载持续率50%
- 坚固耐用的全金属外壳
- 金属加固快速锁定系统提供简易精确的锁定
- 另附大号焊接触点，适用于大至6mm²(AWG10)的线
- 与所有speakON产品可配套使用
下载
技术信息
| Product | |
|---|---|
| 产品 | NLT8FX |
| 连接类型 | speakON |
| 类别 | 母 |
| Electrical | |
|---|---|
| 接触电阻 | < 2 mΩ |
| 绝缘强度 | 4 kVdc (峰值) |
| 绝缘电阻 | > 10 GΩ |
| 单个触点额定电流 | 持续 40 A rms |
| 单个触点额定电流 | 50 A 音频信号, 50 % 占空比 |
| 额定电压 | 250 V ac |
| 注意 | speakON不能用作交流电源或电源连接器! |
| Mechanical | |
|---|---|
| 电缆外径 | 8 - 20 mm |
| 电缆保持力 | ≥ 220 N (取决于电缆外径和材料) |
| 使用寿命 | > 5000 次插拔 |
| 电线尺寸 | 6 mm² |
| 电线尺寸 | 10 AWG |
| 接线 | 焊接触点 |
| 锁紧装置 | 快速锁定（闩） |
| Material | |
|---|---|
| 触点电镀 | 4 µm Ag |
| 触点 | 环保铜 |
| 内芯 | 聚酰胺 (PA 6 30 % GR) |
| 锁材质 | 锌压铸 (ZnAl4Cu1) |
| 外壳 | 锌压铸 (ZnAl4Cu1) |
| 夹线套 | 聚缩醛 (POM) |
| Environmental | |
|---|---|
| 可燃性 | UL 94 HB |
| 防护等级 | IP 50 (连接后) |
| 可焊性 | 符合 IEC 68-2-20 |
| 运行温度 | -30 °C to +80 °C |
