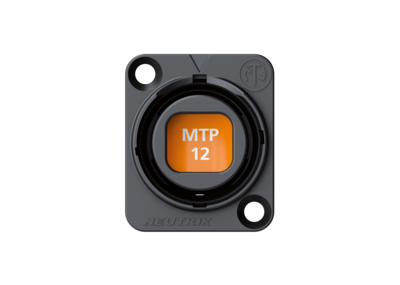

NO12FDW-A
opticalCON MTP®后端同标准的MTP®（ELITE公头）分支光缆兼容，保证了其同LC，SC，ST标准连接器的适配。经受考验的防尘闸确保高的插拔次数和最低的维护。
特征和性能
- 结实耐用并具有防尘保护的十二通道光纤连接系统
- 用于点对点多通道路由
- 双组分橡胶衬垫的密封防尘激光金属保护闸板
- 连接状态下的防水防尘等级符合IP65
- 后端同标准的 MTP® ELITE公头连接器适配，安装简便
- 配合使用彩色SCDP-* ，符合ANSI/TIA-568.3-D标准
多模 - 黑
单模 APC - 绿
下载
Strichzeichnung NO12FDW-A
pdf - 259.8 KB
Strichzeichnung NO12FDW-A
dxf - 14.23 MB
reference-projects---opticalcon
pdf - 4.96 MB
NEUTRIK opticalCON Guide – NF05 V30 – 202410
pdf - 43.46 MB
bda-350---opticalcon-mtp-handling-instruction-v2
pdf - 3.48 MB
technical-paper---opticalcon-mtp
pdf - 1.57 MB
16-103_neutrik_white-paper-opticalcon-mtp
pdf - 4.31 MB
技术信息
| Product | |
|---|---|
| 型号 | NO12FDW-A |
| 类别 | 母 |
| Mechanical | |
|---|---|
| 插入力 | < 45 N |
| 拔出力 | < 45 N |
| 使用寿命 普遍 | 2500 次插拔 |
| 锁紧力 | 1000 N |
| 锁定机制 | 推拉式 |
| 安装方向 | 前置安装 |
| 底座尺寸 | D 型 |
| Environmental | |
|---|---|
| 运行温度 | -40 °C 至 +75 °C |
| Protection class | IP65 in mated condition in combination with SCDP-* |
| Optical | |
|---|---|
| 插入损耗 | < 0.9 dB / 连接 |
配件
CAS-FOCD-ADV
光纤清洁工具箱
audio

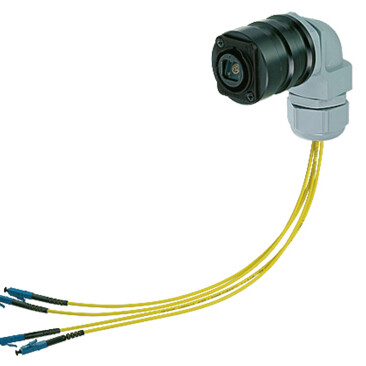

NAOBO
接线盒-适配器-工具
audio

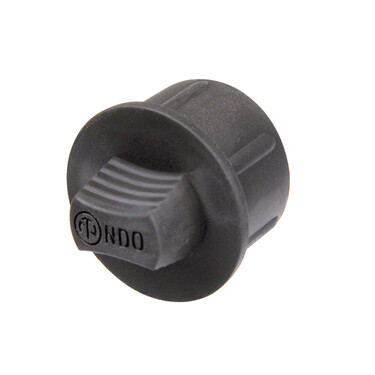

NDO
用于Neutrik opticalCON插座的NdummyPLUG NDO，实现简便接线。
audio
NZPF1RU
1RU opticalCON面板机架
audio
NZPF3RU
3RU opticalCON面板机架
NZP1RU-8
角度框架板，适用于D型连接器
audio
NZPFD
opticalCON DUO 或QUAD 底座连接器面板机架
audio
NZPFD-2
适用于2个opticalCON DUO 或QUAD 底座连接器的面板机架
audio
NZPFD-4SC
1个opticalCON DUO 或QUAD 底座以及2个SC底座连接器的面板机架
NZPFD-4SC-S
1个opticalCON DUO 或QUAD 底座以及4个单独E2000直通的面板机架
audio
NZPFD-4ST
1个opticalCON DUO 或QUAD 底座以及4个ST底座连接器的面板机架
audio
opticalCON QUAD回路连接器
经济实惠，在光纤网络里成就较低回路空间。
audio
SCDR
用于D型底座的后端塑料软盖
audio
SCDX
折叠盖
SCNO-FDW-A
用于opticalCON底座连接器的全金属耐用密封盖
SCD-NC
用于opticalCON底座连接器结实橡胶密封盖
SCCD-W
弹簧密封盖

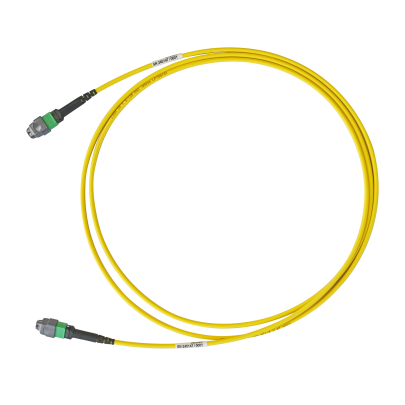

MTP® 跳线光缆
用于 opticalCON MTP® 底座连接器后部连接的高性能 MTP® 跳线。Elite®卡套保证了低插入损耗和优化的光回波损耗值。
MTP® 分线线缆
用于永久和临时安装的高性能 MTP® 分线电缆。标准优质 A 级 LCs（单模 PC；多模 PC）保证了低插入损耗值。扇形设计便于光纤与任何标准 LC 连接。
SCDP-FX-*
密封垫圈，适配D型底座连接器，6种颜色可选
