NO2-4FDW-1-A

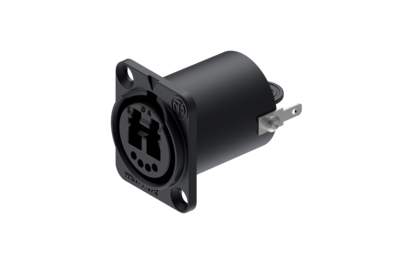

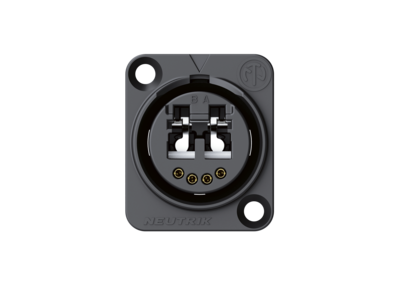

底座连接器，镀黑铬，带4个焊接触点，1个LC双芯直通插座以及1个外壳接地触点（用于SMPTE光缆屏蔽），配合使用SCDP-*，连接状态下的防水等级符合IP65。
底座连接器就好似一个“直通”，后端允许同传统的LC双芯相连接器简易安装。它拥有标准的D型外壳以及自动运行的密封盖提供最佳的防垢防尘保护，推拉锁定机制保证连接的安全性。
产品同SMPTE 304M标准不兼容。依据IEC 60664-1标准，考虑到如污染等级1，过电压级别1以及额定电压，适于室内（演播室）摄像机连接。
特征和性能
- 由于同LC前端兼容，是OEM设备的推荐连接器
- 具有自动密封闸板的直通设计
- 带有硅橡胶衬垫的闸板为光纤连接提供防尘和防污保护
- 依据IEC 60664-1标准，考虑到如污染等级1，过电压级别1以及额定电压，适于室内（演播室）摄像机连接
- 后端可同标准的LC连接器连接，安装简便
- 前端可同结实耐用的opticalCON或标准的LC连接器连接
- 低成本的底座连接器，是固定装置传统连接器的有效替代品
- 配合使用 SCDP-*，连接状态下的防水等级符合IP65
- 彩色的橡胶密封圈SCDP-*，符合ANSI/TIA-568.3-D标准：
多模-黑
单模PC-蓝
下载
20000504_-_NO2-4FDW-1-A
pdf - 481.34 KB
20000504_-_NO2-4FDW-1-A
dxf - 3.01 MB
3D Ansicht NO2-4FDW-1-A
stp - 2.56 MB
opticalcon-audio--video--lighting-application
pdf - 524.47 KB
Certificate_Eurofins_C6M22103-0020-104437
pdf - 286.43 KB
opticalcon-broadcast-application-ob-truck
pdf - 422.34 KB
BDA 520 V2 - opticalCON DUO Handling Instruction
pdf - 3.7 MB
opticalcon-duo-technical-paper-v4
pdf - 2.31 MB
reference-projects---opticalcon
pdf - 4.96 MB
NEUTRIK opticalCON Guide – NF05 V30 – 202410
pdf - 43.46 MB
bda-360---opticalcon-protection-covers
pdf - 1.04 MB
CB Test Certificate SE-103019M1
pdf - 143.2 KB
技术信息
| Product | |
|---|---|
| 产品 | NO2-4FDW-1-A |
| 类别 | 母 |
| Electrical | |
|---|---|
| 接触电阻 | < 7 mΩ |
| 绝缘强度 | 1,5 kVdc |
| 绝缘电阻 | > 2 GΩ (初始) |
| 单个触点额定电流 | 6 A |
| Rated voltage | < 50 V (1) |
| 接地触点 | Faston 2.8 x 0.5 (可焊接) |
| Mechanical | |
|---|---|
| 插入力 | < 45 N |
| 拔出力 | < 45 N |
| 使用寿命 普遍 | 5000 次插拔 |
| 锁紧力 | 1000 N |
| Wiresize | |
| 锁紧装置 | 推拉式 |
| 安装方向 | 前置安装 |
| 底座外形 | D型 |
| Material | |
|---|---|
| 触点 | 青铜 (CuSn6) |
| 内芯 | 聚酰胺 (PA 6, PBT 30 % GR, PBT 50 % GR) |
| 外壳 | 锌压铸 (ZnAl4Cu1) |
| 外壳电镀 | 黑铬 |
| 狭缝套管 | 陶瓷 |
| Environmental | |
|---|---|
| 运行温度 | -40 °C 至 +75 °C |
| Protection class | IP65 in mated condition in combination with SCDP-* |
| Optical | |
|---|---|
| 插入损耗 | < 0.4 dB / 连接 |
| 光缆连接器 | LC-双芯直通 |
配件
audio

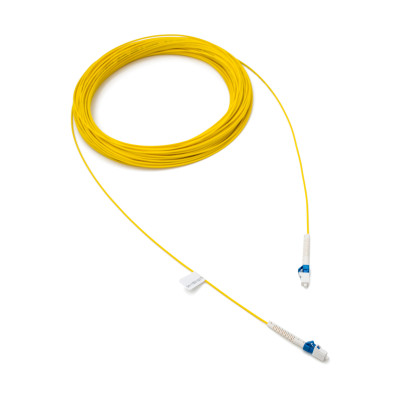

LC 跳线
