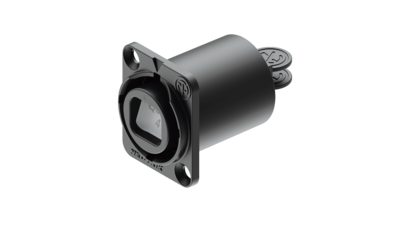

NO4FDW-A
底座连接器，镀黑铬，前面板安装，配合使用SCDP-*，产品的防水等级符合IP65。
底座连接器就好似一个“直通”，后端允许同传统的LC双芯相连接器简易安装。它拥有标准的D型外壳以及自动运行的密封盖，提供最佳的防垢防尘保护，推拉锁定机制保证连接的安全性。
特征和性能
- 结实的四通道点对点多通道路由解决方案
- 双组分橡胶衬垫的密封防尘激光金属保护闸板
- 配合使用SCDP-*，产品的防水等级符合IP65
- 后端同标准的LC连接器适配，安装简便，经济实惠
- 彩色的橡胶密封圈SCDP-*，符合ANSI/TIA-568.3-D标准
多模 – 黑
单模 PC – 蓝
单模 APC – 绿
下载
Strichzeichnung NO4FDW-A
pdf - 314.8 KB
Strichzeichnung NO4FDW-A
dxf - 14.03 MB
3D Ansicht NO4FDW-A
stp - 6.72 MB
no4fdw-ohne-dichtrahmen
stp - 270.18 KB
BDA 522 V2 - opticalCON QUAD Handling Instruction
pdf - 3.55 MB
NEUTRIK opticalCON Guide – NF05 V30 – 202410
pdf - 43.46 MB
opticalcon-quad-technical-paper-v1
pdf - 1.52 MB
reference-projects---opticalcon
pdf - 4.96 MB
opticalcon-audio--video--lighting-application
pdf - 524.47 KB
opticalcon-broadcast-application-ob-truck
pdf - 422.34 KB
NDS07 - opticalCON QUAD ADVANCED
pdf - 338.66 KB
技术信息
| Product | |
|---|---|
| 型号 | NO4FDW-A |
| 类别 | 母 |
| Mechanical | |
|---|---|
| 插入力 | < 45 N |
| 拔出力 | < 45 N |
| 使用寿命 普遍 | 5000 次插拔 |
| 电线尺寸 | |
| 锁定机制 | 推拉式 |
| 安装方向 | 前置安装 |
| 底座尺寸 | D 型 |
| Material | |
|---|---|
| 内芯 | 聚酰胺 (PA 6, PBT 30 % GR, PBT 50 % GR) |
| 外壳 | 锌压铸 (ZnAl4Cu1) |
| 外壳电镀 | 黑铬 |
| Environmental | |
|---|---|
| 运行温度 | -40 °C 至 +75 °C |
| Protection class | IP65 in mated condition in combination with SCDP-* |
| Optical | |
|---|---|
| 插入损耗 | < 0.5 dB / 连接 |
