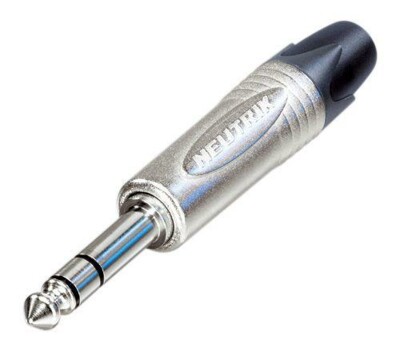

NP3X
1/4"大三芯专业插头，镀镍触点，镀镍外壳
重负荷大三芯专业插头系列，基于原有C系列的改进设计，提供最可能薄的A-标准1/4"插头，并带有独一无二的Neutrik卡盘式夹线套。纤细流线型的外壳宽度14.5 mm达到了最密集插头行业最新的需求（插头宽度15.88mm）。
精密制造的一片式不带铆钉接触片使它独一无二，并避免卡在插口中或折断。
X系列插头适用于所有需求，例如吉他，音频线，接线盒，扬声器，扩音器和调音台。
特征和性能
- 特别纤细的1/4"插头提供最高密度的包装
- 坚固的压铸外壳，具有新颖的设计
- 卡盘式夹线套提供可靠的电缆保持
- 磨光设计提供最大的操作便利
- 精密制造的一片式接触片 – 避免接触片卡在插口中
下载
技术信息
| Product | |
|---|---|
| 产品 | NP3X |
| 连接类型 | 插头 |
| 类别 | 公 |
| Electrical | |
|---|---|
| 触点电阻 | 取决于适配的连接器 |
| 绝缘强度 | 1 kVdc |
| 绝缘电阻 | > 2 GΩ (初始) |
| 单个触点额定电流 | 取决于适配的连接器 |
| 额定电压 | < 50 V |
| Mechanical | |
|---|---|
| 电缆外径 | 4 - 7 mm |
| 使用寿命 | > 1000 次插拔 |
| 电线尺寸 | 1 mm² |
| 电线尺寸 | 18 AWG |
| 接线 | 焊接触点 |
| Material | |
|---|---|
| 尾套 | 聚缩醛 (POM) + PU |
| 触点电镀 | 2 µm Ni (Su) |
| 触点 | 黄铜 (CuZn39Pb3) |
| 内芯 | 聚酰胺 (PA 6.6 30 % GR) |
| 外壳 | 锌压铸 (ZnAl4Cu1) |
| 外壳电镀 | 镍 |
| 夹线套 | 聚缩醛 (POM) |
| Environmental | |
|---|---|
| 符合标准 | IEC 60603-11 / EIA RS-453 |
| 可焊性 | 符合 IEC 68-2-20 |
| 运行温度 | -20 °C to +65 °C |

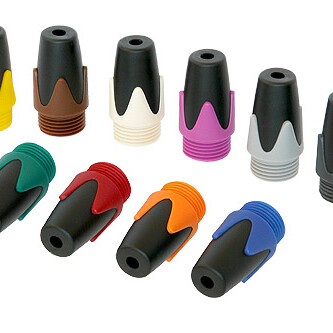

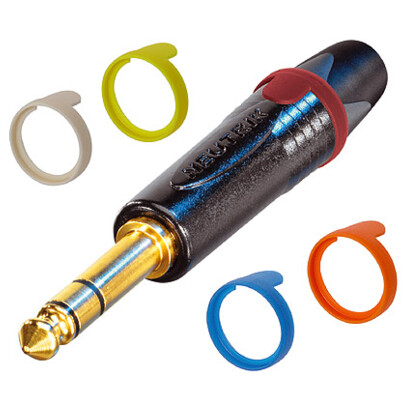

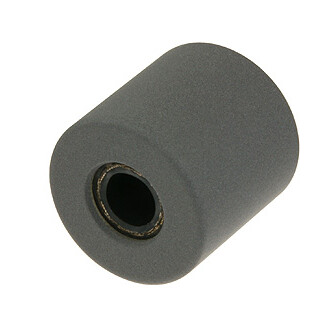

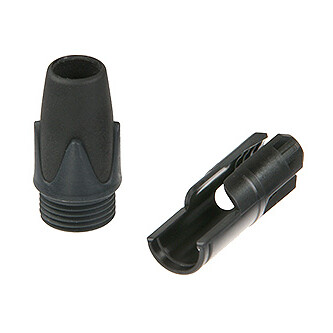

配件
