NRJ6HM-1
neutrik-zh / 产品 / NRJ6HM-1

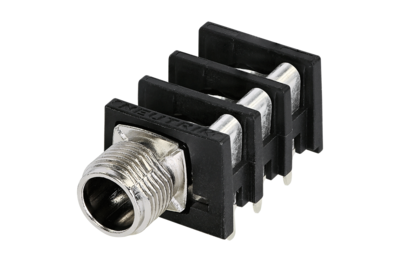

NRJ6HM-1

Download Data Sheet

1/4"立体声插口,金属轴端,带高效底座接地,T+R+S标准触点

PCB水平安装插口以高密度纸板包装为特征,达到每排或列最小中心距15.88 mm (0.625 英寸)。安装硬件须单独订购。

特征和性能
  • 高密度纸板包装
  • 通过高效的底座接地系统达到电磁兼容保护要求
  • 一个保持弹簧加强固定插头,避免断开的可能
  • T, R, S标准触点
下载
nrj6hm-1-1
stp - 54.26 KB
st-nrj6hm-1
dxf - 1.2 MB
st-nrj6hm-1
pdf - 122.2 KB
02 Neutrik PG EN - Section Plugs & Jacks - 202110-V24
pdf - 6.12 MB
jacks---circuits
pdf - 1.56 MB

技术信息

Product
产品 NRJ6HM-1
连接类型 插座
类别 母
Electrical
触点电阻(镀金) < 10 mΩ
触点电阻(镀银) < 25 mΩ
绝缘强度 1 kVdc
绝缘电阻 ≥ 1 GΩ @ 500 V dc
单个触点额定电流 3 A
单个触点额定电流 0,50 A @ 50 V (开关触点)
开关触点 3
Mechanical
插入力 < 30 N
拔出力 > 10 N
使用寿命 > 10000 次插拔
面板厚度 < 3 mm
电线尺寸
接线 水平PCB安装
锁紧装置 保持弹簧
安装方向 后置安装
底座形状 10 mm
Material
螺帽 / 螺母 / 垫圈 PA 6.6 15% GR
触点电镀 2 µm Ag
触点 青铜 (CuSn6)
外壳 聚酰胺 (PA 6.6 30 % GR) UL 94 V0
Environmental
符合标准 EIA RS 453, IEC 60603-11
可焊性 符合 IEC 60068-2-20
运行温度 -25 °C to +70 °C
配件
CAS-DUMMY

内含各种类型dummyPLUG的工具箱

audio
NDJ

Neutrik 1/4''插口用dummyPLUG NDJ可简化电缆组装

audio

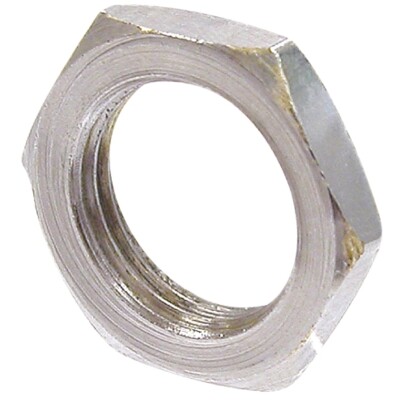

NRJ-NUT-MN

六边形金属螺帽(仅适用于金属轴端插口)

audio
NRJ-WB

垫圈,黑色塑料
