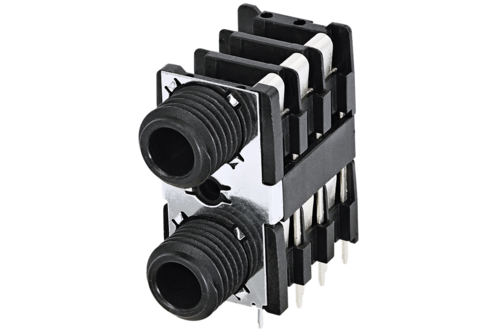

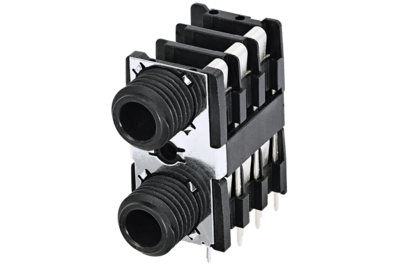

NSJ12HF-1
立体声双插口，全螺纹轴端
1/4"堆叠插口系列由于两个插口仅有一个焊垫，并只有1 RU的大小，因此以高密度纸板包装为特征。
请注意：安装螺帽与垫圈须单独订购。
特征和性能
- 立体声双细插口，PCB面板安装，带开关触点
- 高密度纸板包装，两个插口仅有一个焊垫，并只有1 RU的大小
- 根据EIA RS -453标准可与所有A标准插头配套使用
下载
技术信息
| Product | |
|---|---|
| 产品 | NSJ12HF-1 |
| 连接类型 | 插座 |
| 类别 | 母 |
| Electrical | |
|---|---|
| 触点电阻 | < 15 mΩ (顶端) and < 10 mΩ (底部) |
| 触点电阻 | < 15 mΩ (顶端) and < 10 mΩ |
| 绝缘强度 | 1 kVdc |
| 绝缘电阻 | ≥ 1 GΩ @ 500 V dc |
| 单个触点额定电流 | 3 A |
| 单个触点额定电流 | 0,50 A @ 50 V (开关触点) |
| 开关触点 | 2 x 3 |
| Mechanical | |
|---|---|
| 插入力 | < 30 N |
| 拔出力 | > 10 N |
| 使用寿命 | > 10000 次插拔 |
| 面板厚度 | < 3 mm |
| 电线尺寸 | |
| 接线 | 水平PCB安装 |
| 锁紧装置 | 保持弹簧 |
| 安装方向 | 后置安装 |
| 底座形状 | 11.45 mm |
| Material | |
|---|---|
| 螺帽 / 螺母 / 垫圈 | PA 6.6 15% GR |
| 触点电镀 | 2 µm Ag |
| 触点 | 青铜 (CuSn6) |
| 外壳 | 聚酰胺 (PA 6.6 30 % GR) UL 94 V0 |
| 环形螺母 | 黄铜 (镀镍) |
| Environmental | |
|---|---|
| 符合标准 | EIA RS 453, IEC 60603-11 |
| 可焊性 | 符合 IEC 60068-2-20 |
| 运行温度 | -25 °C to +70 °C |
