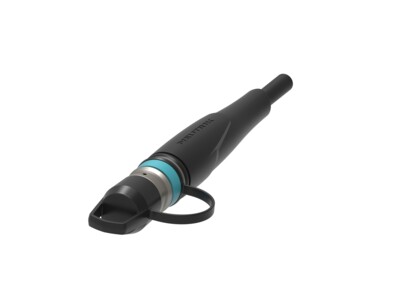

opticalCON HYBRID MED 电缆连接器
预装公 - 公电缆，16 路多模光纤通道和2 个电源触点。相比于普通的混合系统，opticalCON HYBRID MED更加牢固，可靠，易于维护。基于新的光纤透镜技术，NEUTRIK 的 opticalCON HYBRID MED 实现了极强的信号和极少的损失。由于镜头和附加的密封盖，光纤连接得到很好的保护，防止污垢和灰尘的入侵。
特征和性能
- 耐用防尘混合连接系统
- 1 个 MPO 透镜连接器，拥有16 个光纤通道
- 2 个电源触点
- 1 个接地触点 - 可选定制线缆长度 (3m, 5m, 8m 和 10m) 和包装方式
- 可容纳独特的 MPO 光纤透镜连接器
- 卓越的防尘防污保护
- 易于维护，基于手套设计的护士防护设计
- 具有电磁干扰保护设计的屏蔽系统
- 适用于（室内）医疗应用，像手术室
下载
st-no16m-xp
pdf - 125.13 KB
st-no16m-xp
dxf - 368.99 KB
no16m-xp
stp - 4.42 MB
BDA 598 V2 - opticalCON HYBRID MED Cleaning Instruction
pdf - 832.63 KB
NEUTRIK opticalCON HYBRID MED NF27 V4 DE 202010
pdf - 1.66 MB
opticalCON HYBRID MED Application
pdf - 981.48 KB
cable datasheet opticalCON HYBRID MED
pdf - 323.96 KB
NTP14 - opticalCON HybridMED
pdf - 5.1 MB
技术信息
| Product | |
|---|---|
| 产品 | NKO16M-XP-0-* |
| 类别 | 公 |
| Electrical | |
|---|---|
| 接触电阻 | < 7 mΩ |
| 绝缘电阻 | > 10 GΩ (初始) |
| 电源 | 12V AC / 10A / @50 Hz |
| Mechanical | |
|---|---|
| 光缆保持力 | 500 N |
| 插入力 | < 45N |
| 拔出力 | < 45N |
| 使用寿命 普遍 | 10,000 次插拔 |
| 电线尺寸（电源） | 4x 20 AWG |
| 锁紧装置 | 推/拉 |
| Material | |
|---|---|
| 尾套 | TPU |
| 套管 | 锌压铸 (ZnAl4Cu1) |
| 触点 | 黄铜 |
| 内芯 | 聚醚酰亚胺和聚碳酸酯 (PEI+PC) |
| 外壳 | 锌压铸和聚甲醛 |
| 外壳电镀 | 镍 |
| 夹线套 | 黄铜 |
| Environmental | |
|---|---|
| 可燃性 | UL94 V-0 |
| 运行温度 | -40°C 至 +75°C |
| 光纤 | |
|---|---|
| 插入损耗 | 一般 0.65 dB 每连接 / 最大 0.9 dB 每连接 |
| 回波损耗 | 一般 28 dB 每连接 / 最小 25 dB 每连接 |
| 通道 | 16 |
