opticalCON MTP® 24 Cable

预组装的，结实耐用的轻质24通道移动场地光缆，聚芳基酰胺线带来出色的光缆保持力。黑色的聚氨酯外套，提供单模（APC）和多模（PC）。

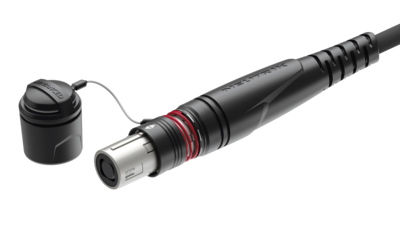

opticalCON MTP^® 光缆连接器内含24光纤通道（多模PC 或单模 APC），产品是基于传统和验证过的受结实坚固的全金属外壳保护的MTP^®连接。产品拥有弹簧加载的推拉式锁定机制，由于采用了聚芳基酰胺线，具有出色的光缆保持力。自动密封盖给产品带来卓越的防尘防污染光纤连接。

光缆连接器是预组装好的，并非单独产品。光缆线有多种长度，包装方式涵盖有空气卷轴，缆车或手提包。

特征和新能

结实耐用并具有防尘保护的二十四通道光纤连接系统
基于MTP®技术的点对点多通道路由
光缆连接器拥有坚固的金属外壳和超负荷光缆保持力
球面闸板保证了低维护量
连接状态下的防尘防水等级符合IP65
容易清洁，无需特殊工具
可靠的推拉锁定机制
可选择同移动光缆进行预装配
方式A：依据TIA 568.3-D 2-2 定义

下载

Strichzeichnung NO24_X-A

pdf - 186.97 KB

Strichzeichnung NO24_X-A

dxf - 4.76 MB

NDS16 - opticalCON MTP® 24 ADVANCED

pdf - 238.33 KB

ntp08---opticalcon-mtp24

pdf - 2.42 MB

opticalcon-mtp-24-tour-de-suisse-1

pdf - 287.31 KB

BDA 524 V2 - opticalCON MTP24 Verdrahtungsschema

pdf - 1.67 MB

NEUTRIK opticalCON Guide – NF05 V30 – 202410

pdf - 43.46 MB

Technical Information

Product
Title	opticalCON MTP® 24 Cable

Mechanical
Cable retention	> 500 N
Insertion force	< 45 N
Withdrawal force	< 45 N
Lifetime (typ.)	2'500 mating cycles
Wiresize
Locking device	Push-Pull

Material
Boot	Rubber (EPDM)
Bushing	ZnAl4Cu1
Insert	Polyamide (PA 6, PBT 30 % GR, PBT 50 % GR)
Shell	Zinc diecast (ZnAl4Cu1)
Shell plating	Black chromium
Strain relief	Brass (CuZn39Pb3) + PU, Ni

Environmental
Temperature range	-40 °C to +75 °C
Protection class	in mated condition IP65

Optical
Insertion loss	< 0.9 dB
Optical connector	MTP® ELITE female
Optical wiring	Method A

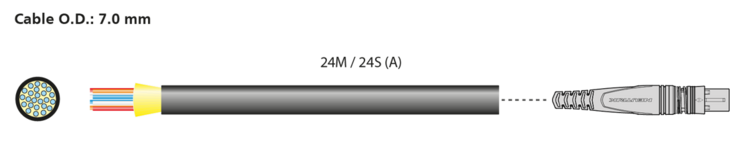

Mobile cable
Colour	black, matte
Core diameter	Singlemode 9 µm, Multimode 50 µm OM3
Cladding diameter	125 µm
Comment	PUR
minimal bending radius	8.2 cm
Number of fibers	24
Cable retention	Aramid yarn
Weigth	43 kg/km
Overall diameter	7 mm
