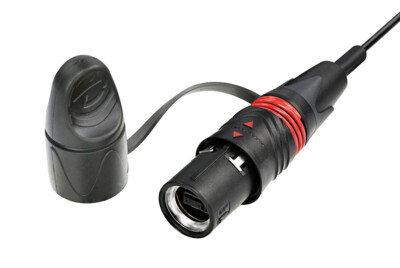

opticalCON MTP® 24 LITE
基于MTP® 二十四通道光纤连接系统，新的光纤技术设计，改进了产品的弯曲强度，黑色哑光外护套，提供多模和单模（PC或APC）产品。
在高标准光纤连接应用之外，也存在着如跳线、设备互联和永久应用的品质光纤连接需求。这些应用更关注价格，无需密封闸板。opticalCON MTP LITE质量轻巧，设计紧凑，性能出众，经济实惠，同标准的opticalCON MTP底座完全兼容。
opticalCON MTP® LITE光缆连接器塑料外壳十分坚固，融合了USCONEC Elite 母头套管。产品拥有弹簧加载的推拉锁定机制，聚芳基酰胺线带来了出色的光缆保持力。预先组装好的产品，不能单独订购，不同的光缆长度可供选择。
特征和性能
- 基于MTP®二十四通道光纤连接系统
- 连接状态下，防水等级符合IP65
- 多信号传输应用推荐
- 推拉锁定机制
- 定制颜色编码
- 坚固的外壳

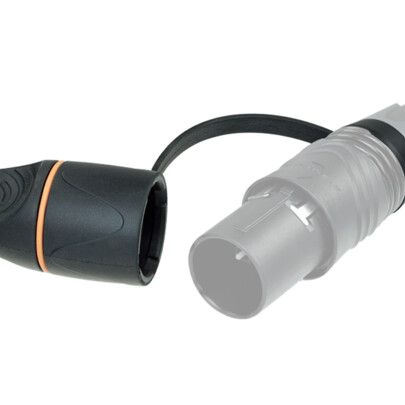

- 橡胶保护盖
- 同标准的opticalCON ADVANCED底座NO12FDW-A兼容
下载
NDS17 - opticalCON MTP® 24 LITE
pdf - 230.19 KB
BDA 440 V2 - opticalCON LITE MTP Handling Instruction
pdf - 4.85 MB
NEUTRIK opticalCON Guide – NF05 V30 – 202410
pdf - 43.46 MB
reference-projects---opticalcon
pdf - 4.96 MB
opticalcon_mtp_lite_technical_paper
pdf - 6.15 MB
st-no24_x-l
pdf - 138.36 KB
st-no24_x-l-1
dxf - 1.25 MB
ntp09---opticalcon-mtp-24-lite
pdf - 2.37 MB
技术信息
| Product | |
|---|---|
| 产品 | opticalCON MTP® 24 LITE |
| 连接类型 | opticalCON |
| 类别 | 公 |
| Mechanical | |
|---|---|
| 光缆保持力 | > 250 N |
| 插入力 | < 45 N |
| 拔出力 | < 45 N |
| 使用寿命 普遍 | 1'500 次插拔 |
| 锁紧装置 | 推拉式 |
| Material | |
|---|---|
| 内芯 | PBT |
| 外壳 | PBT |
| Protection class | in mated condition IP65 |
| Environmental | |
|---|---|
| 可燃性 | UL94 HB |
| 运行温度 | -40 °C 至 +70 °C |
| 光缆接线 | ISO / IEC 11801 |
| Optical | |
|---|---|
| 插入损耗 | < 0.45 dB |
| 光缆回波损耗 | > 50 dB (PC) > 60 dB (APC) |
| 移动光缆 | |
|---|---|
| 颜色 | 黑色, 哑光 |
| 内径 | 单模 9 µm, 多模 50 µm |
| 包层直径 | 125 µm PVC |
| 最小弯曲半径 | 3.5 cm |
| 光缆保持 | 聚芳基酰胺线 |
| 重量 | 12.6 kg/km |
| 总直径 | 3.5 mm |
配件
战术跳线光缆
传统的跳线光缆因为非常敏感，削弱了光缆的最小弯曲半径和侧压力。Neutrik战术跳线光缆拥有独特的光纤设计，包含聚合物涂层，增加了光缆的最小弯曲半径和侧压力。所以战术跳线光缆是临时或永久应用的正确选择。
