opticalCON MTP® X-TREME

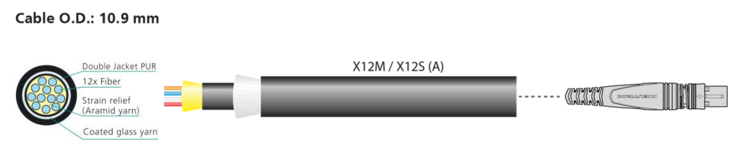

预组装的，具有防切割和动物撕咬的双重护套，玻璃铠装线缆结构12通道光缆，聚芳基酰胺线带来出色的光缆保持力，黑色的聚氨酯外套。

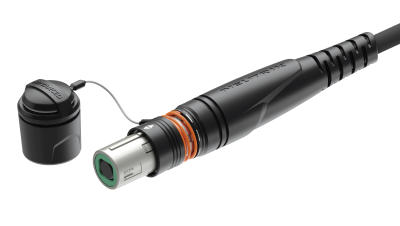

opticalCON MTP^® 光缆连接器内含12光纤通道（多模PC 或单模 APC），产品是基于传统和验证过的受结实坚固的全金属外壳保护的MTP^®连接。产品拥有弹簧加载的推拉式锁定机制，由于采用了聚芳基酰胺线，具有出色的光缆保持力。自动密封盖给予产品卓越的防尘防污染光纤连接。

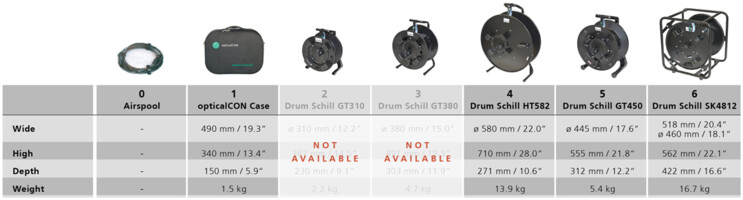

光缆连接器是预组装好的，并非单独产品。光缆线有多种长度，包装方式涵盖有空气卷轴，缆车或手提包。

特征和性能

opticalCON X-TREME光缆适用于巡演、租赁和户外广播应用
opticalCON多模光纤，提供激光和弯曲优化的OM3光缆
具有防切割和动物撕咬的双重护套，玻璃铠装线缆结构
结实的12通道光纤连接系统
适用于点对点多通道路由
创新的球面闸板带来了较低的维护量
连接状态下，防水防尘等级符合IP65

下载

3D Ansicht NO12_X-A XTREME

stp - 3.21 MB

Strichzeichnung NO12_X-A

dxf - 6.08 MB

Strichzeichnung NO12_X-A

pdf - 231.03 KB

NDS11 - opticalCON MTP® X-TREME

pdf - 229.93 KB

BDA_649_ V1-opticalCON_MTP12_Verdrahtungsschema

pdf - 1.41 MB

NEUTRIK opticalCON Guide – NF05 V30 – 202410

pdf - 43.46 MB

技术信息

Product
产品	opticalCON MTP® X-TREME

Mechanical
光缆保持力	500 N
插入力	< 45 N
拔出力	< 45 N
使用寿命普遍	2500 次插拔
电线尺寸
锁紧装置	推拉式

Material
尾套	橡胶 (EPDM)
套管	锌压铸 (ZnAl4Cu1)
内芯	聚酰胺 (PA 6, PBT 30 % GR, PBT 50 % GR)
外壳	锌压铸 (ZnAl4Cu1)
外壳电镀	黑铬
夹线套	黄铜(CuZn39Pb3) + PU, 镍 (黄铜)

Environmental
运行温度	-40°C 至 +75 °C
Protection class	in mated condition IP65

Optical
插入损耗	< 0.9 dB / 连接
光缆连接器	MTP® ELITE 母
光缆接线	方式 A

移动光缆
颜色	黑色, 哑光
内径	单模 9 µm, 多模 50 µm OM3
包层直径	125 µm
外护套	PUR
最小弯曲半径	10.8 cm
光纤数量	12
光缆保持	聚芳基酰胺线
重量	111 kg/km
总直径	10.8 mm
