opticalCON QUAD X-TREME

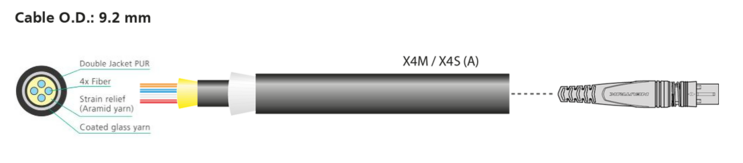

组装的4通道X-TREME光缆，双重铠装玻璃护套结构防切割和动物撕咬，聚芳基酰胺线带来出色的持缆量，黑色聚氨酯（PUR）护套。

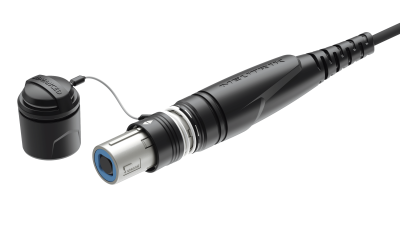

在传统和成熟的LC连通性以及耐用的全金属外壳基础上，opticalCON QUAD光缆连接器容纳4路PC光纤通道，产品具有弹簧式推拉锁定机制以及使用聚芳基酰胺线，保证了出色的光缆保持力，其自动运行的密封盖为光纤连接提供卓越的防垢防尘保护。

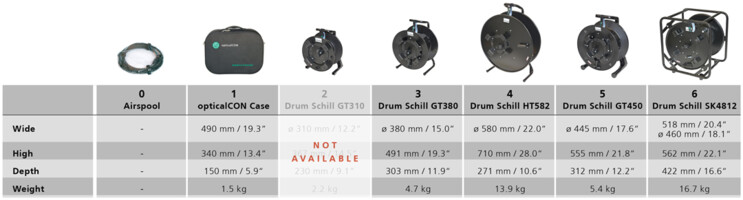

该光缆连接器是预组装的，并不提供单个部件，不同长度的光缆以及手提包光缆、空气卷盘光缆以及光缆车可供选择。

特征和性能

用于巡演/租赁或户外广播应用的opticalCON X-TREME光缆
opticalCON多模光纤电缆提供激光及弯曲优化的OM3光纤
双重铠装玻璃护套结构防切割和动物撕咬
结实耐用的4通道光纤连接系统
用于点对点多通道路由
创新的球面闸板保证了低维护量
连接状态下的防水等级符合IP65

下载

Strichzeichnung NKO4_X-A

pdf - 316.56 KB

Strichzeichnung NKO4_X-A

dxf - 6.37 MB

opticalcon-audio--video--lighting-application

pdf - 524.47 KB

opticalcon-broadcast-application-ob-truck

pdf - 422.34 KB

NDS08 - opticalCON QUAD ADVANCED XTREME

pdf - 231.05 KB

BDA 522 V2 - opticalCON QUAD Handling Instruction

pdf - 3.55 MB

opticalcon-quad-technical-paper-v1

pdf - 1.52 MB

opticalcon-availability

pdf - 586.23 KB

reference-projects---opticalcon

pdf - 4.96 MB

NEUTRIK opticalCON Guide – NF05 V30 – 202410

pdf - 43.46 MB

技术信息

Product
产品	opticalCON QUAD X-TREME
类别	公

Mechanical
光缆保持力	500 N
插入力	< 45 N
拔出力	< 45 N
使用寿命普遍	5000 次插拔
电线尺寸
锁紧装置	推拉式

Material
尾套	橡胶 (EPDM)
套管	锌压铸 (ZnAl4Cu1)
内芯	聚酰胺 (PA 6, PBT 30 % GR, PBT 50 % GR)
外壳	锌压铸 (ZnAl4Cu1)
外壳电镀	黑铬
夹线套	聚缩醛(POM) (黄铜)

Environmental
运行温度	-40 °C 至 +75 °C
Protection class	in mated condition IP65

Optical
光纤类型	多模 PC 单模 PC
插入损耗	< 0.45 dB / 连接
光缆接线	ISO / IEC 11801

移动光缆
颜色	黑色, 哑光
内径	单模 9 µm, 多模 50 µm
包层直径	125 µm
外护套	PUR
最小弯曲半径	9.2 cm
光纤数量	4
光缆保持	聚芳基酰胺线
重量	82 kg/km
总直径	9.2 mm
外屏蔽层	涂层玻璃纱
