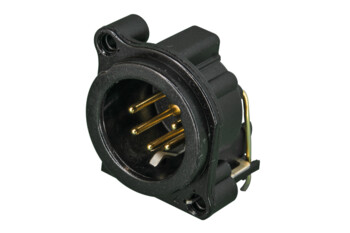

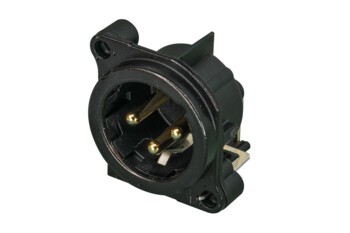

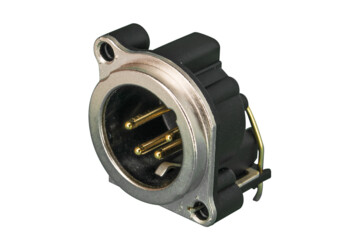

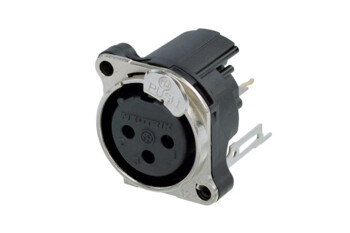

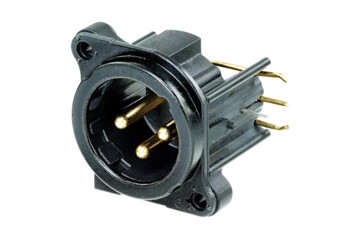

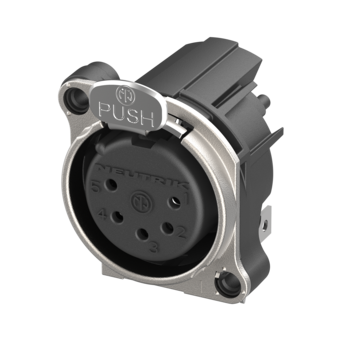

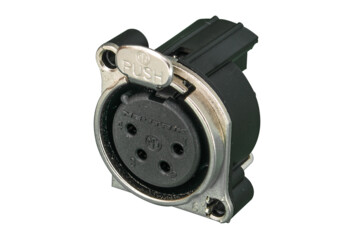

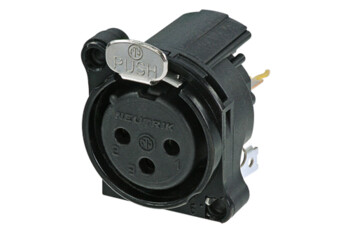

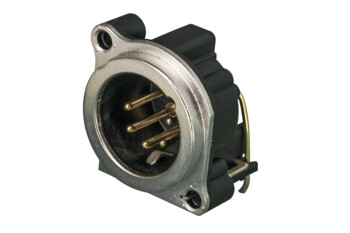

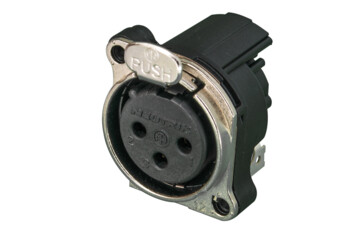

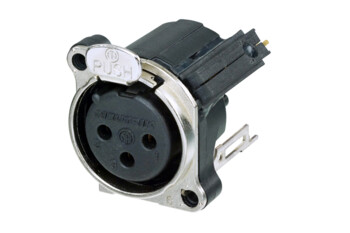

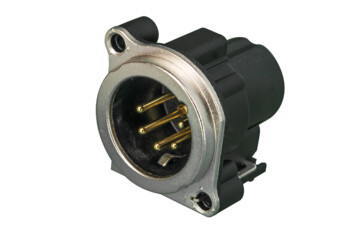

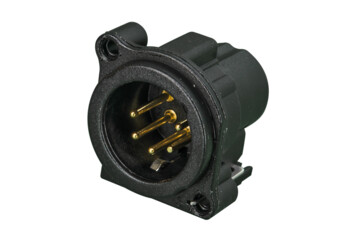

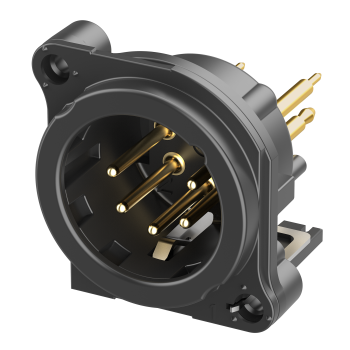

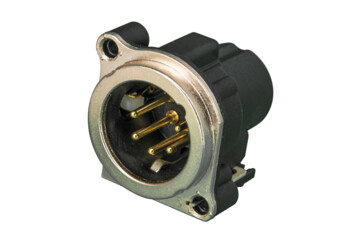

B系列

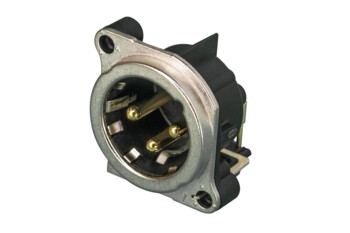

有着同A系列相同的性能,并且额外具有金属固定法兰,为底座提供持续的全方位的接地触点,保证最好的电磁兼容性。可选3芯公母连接器包括8个接地触点(-E)的特殊版本,外壳接地,拥有最佳的传导性。
终端

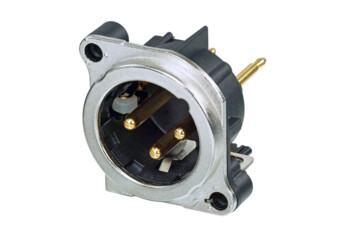

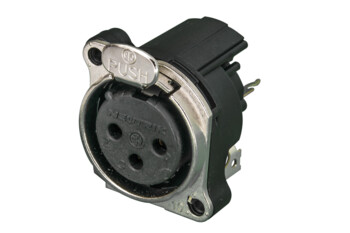

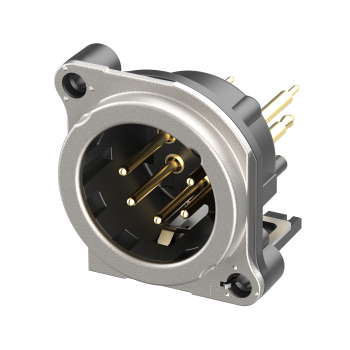

V = 垂直PCB面板安装,水平插针

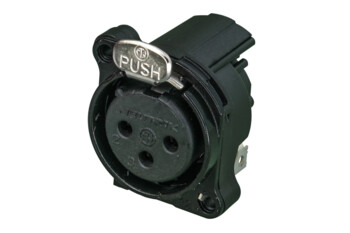

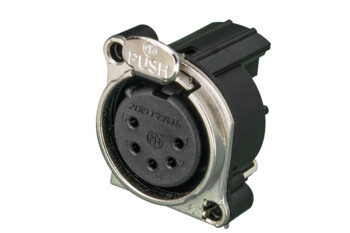

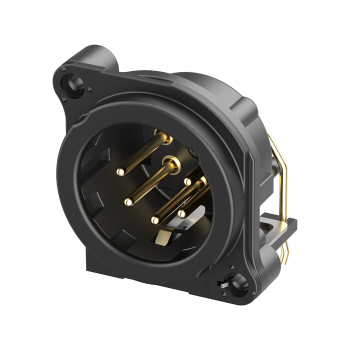

H = 水平PCB面板安装,直角插针

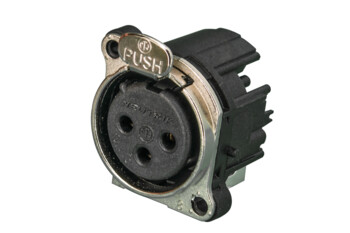

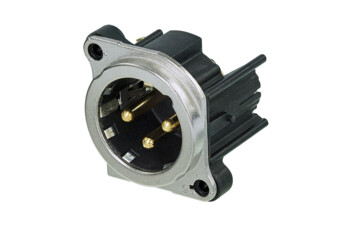

HL = 左侧PCB面板安装

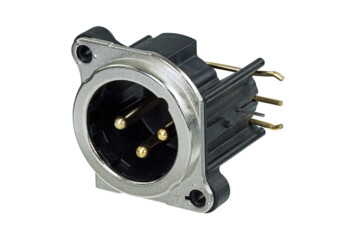

HR = 右侧PCB面板安装
锁定机制

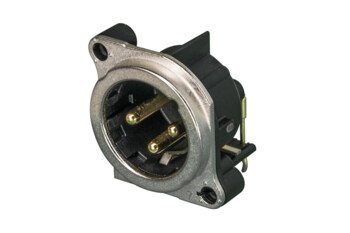

-0 = 无锁闩,保持弹簧
无后缀 = 闩式锁
可选接地

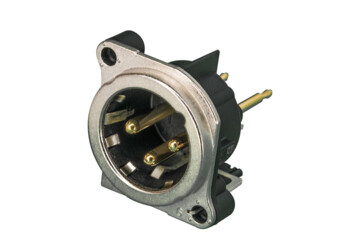

公座连接器
-0, L, R = 单独的接地触点连接到外壳,独立的针脚1和前面板
无后缀 = 单独的接地触点连接到外壳和面板

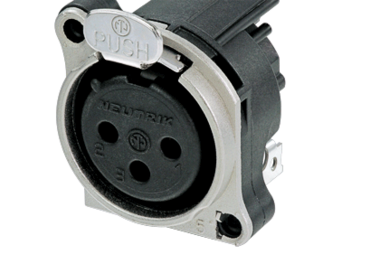

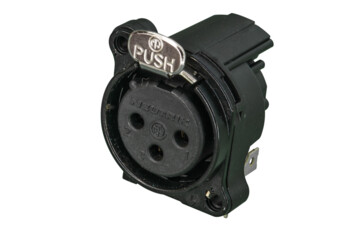

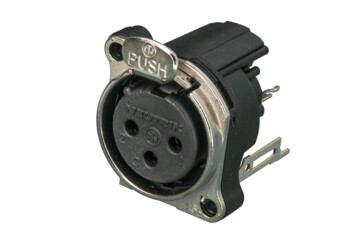

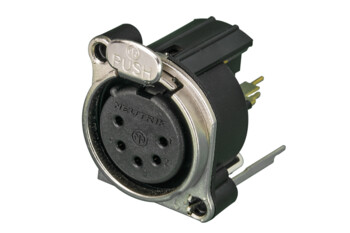

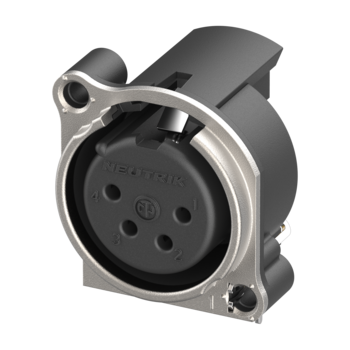

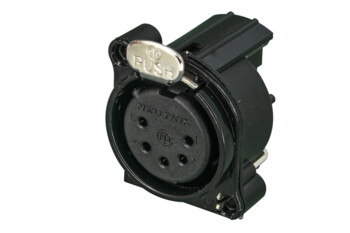

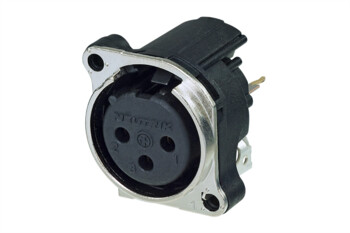

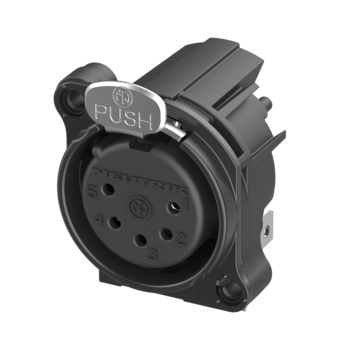

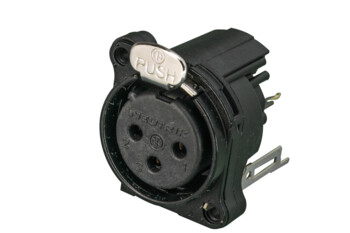

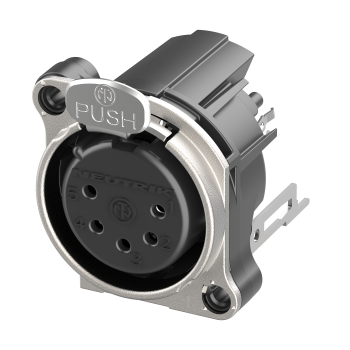

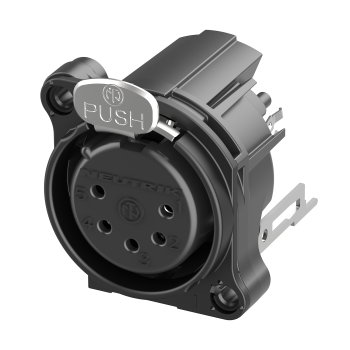

母座连接器

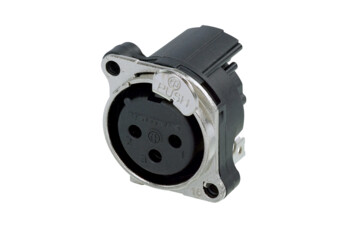

-1 = 针脚1和面板和外壳相连

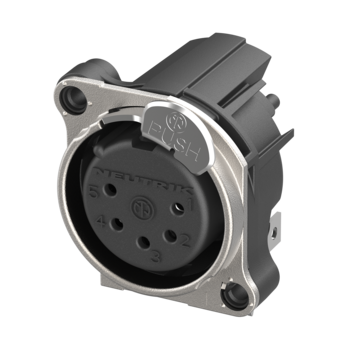

-2 和 4/5 芯版本 = 单独的接地触点连接到外壳和前面板
无后缀 = 无接地 / 外壳接触
后置面板安装
面板紧固TAPTITE®自攻螺钉M2.5 DIN7500 (B型)
面板厚度 1 - 3 mm
