3芯母座EMC-XLR电缆连接器,适用于面板安装
对于在录音和现场表演中经常出现的无线电传输或移动电话干扰问题,经过特殊设计的EMC-XLR系列连接器,能够提高射频屏蔽,显著解决此类问题。该设计通过电缆屏蔽周围的圆形电容,保证从电缆线到底盘连接器之间持续的射频屏蔽。圆形电容就如同高通滤波器,有效拦截10 MHz左右的频率。
位于引脚1和电缆屏蔽之间的1 MHz 24 Ohm 的EMI抗氧体磁珠,提供低通滤波器,改进射频排斥。

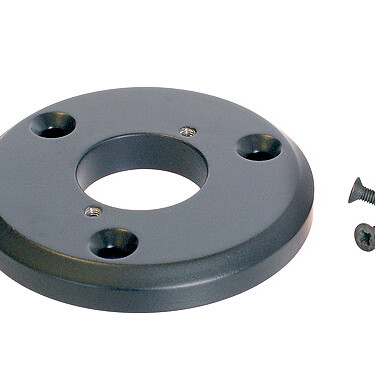

应用于面板安装的EMC-XLR,我们提供安装到面板的D型法兰特殊电缆版本。该面板安装连接器仅限母头,拥有同NC3FXX-EMC一样的产品规格。包含有NC3FXX-SPEC紧锁螺母,用于诸如鹅颈等的安全固定。适用于较大面板开孔的直径为63.5mm额外的圆形法兰和安装螺丝可供选择。
Product | |
产品 | NC3FDX-EMC-SPEC |
连接类型 | XLR |
类别 | 母 |
Electrical | |
触点间电容 | ≤ 4 pF |
接触电阻 | ≤ 5 mΩ |
绝缘强度 | 1,5 kVdc |
绝缘电阻 | > 10 GΩ (初始) |
单个触点额定电流 | 5 A |
额定电压 | < 50 V |
Mechanical | |
插入力 | ≤ 20 N |
拔出力 | ≤ 20 N |
使用寿命 | > 1000 次插拔 |
接线 | 焊接触点 |
锁紧装置 | 闩式锁 |
底座形状 | D |
Material | |
触点电镀 | 2 µm Ni 之上镀的 0.2 µm Au 硬合金 |
触点 | 青铜 (CuSn8) |
内芯 | PA66 |
锁材质 | 钢 Ck67 |
外壳 | 锌压铸 (ZnAl4Cu1) |
外壳涂层 | 黑色KTL |
Environmental | |
可燃性 | UL 94 V-0 |
符合标准 | IEC 61076-2-103 |
防护等级 | IP 40 |
可焊性 | 符合 IEC 68-2-20 |
运行温度 | -30 °C to +80 °C |
