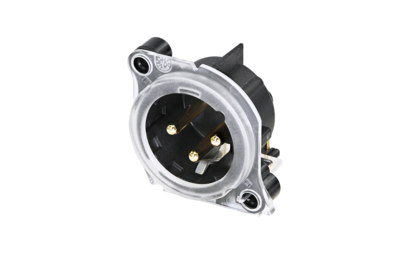

NC3MAH-LR
3芯公头XLR插座，配备Neutrik特有的halo光圈和非对称非金属按键
接地：与外壳和前面板相连的独立接地触点。水平PCB安装。
不仅仅是连接器，“最先进的” 底座连接器。圆形塑料XLR PCB安装连接器，集成了全新的专利光环和非对称非金属按键元件。
全塑料A系列提供了最节省空间和成本效益的设计。郁金香型触点，牢固的镀金，接插塑料外壳，钢制闩锁区域抛光，用于状态指示的光圈等。通过非对称非金属按键提升了EMC和ESD性能。
特征和性能
- 最小尺寸和最高堆积密度的XLR插座
- 塑料外壳，钢制闩锁
- 抛光的接插区域以及牢固的镀金
- 外壳可燃性符合UL94V-0
- 创新光圈设计，极具前瞻性的灯管替代品
- 标准开口/不需要额外的灯管孔
- 与灯管相比，可视性更高
- 左右侧 SMD LEDs 可显示多种颜色
- 极具吸引力的信号设计元素
- 非金属按键提升防静电性能
下载
技术信息
| Product | |
|---|---|
| 产品 | NC3MAH-LR |
| 连接类型 | XLR |
| 触点数量 | 3 |
| 类别 | 公 |
| Electrical | |
|---|---|
| 触点间电容 | ≤ 4 pF |
| 接触电阻 | ≤ 6 mΩ |
| 绝缘强度 | 1,5 kVdc |
| 绝缘电阻 | > 10 GΩ (初始) |
| 单个触点额定电流 | 6A |
| 额定电压 | 50 V |
| 接地选择 | 单独的接地触点连接到外壳和面板，独立的引脚 1 |
| Mechanical | |
|---|---|
| 插入力 | ≤ 20 N |
| 拔出力 | ≤ 20 N |
| 使用寿命 | > 1000 次插拔 |
| 接线 | 水平PCB安装 |
| 锁紧装置 | 闩式锁 |
| 安装方向 | 后置安装 |
| 底座形状 | A |
| 机械耐久性 | COC |
| Material | |
|---|---|
| 触点 | 青铜 |
| 内芯 | 聚酰胺 |
| Environmental | |
|---|---|
| 可燃性符合UL 94 | V-0 |
| 设计过程中遵从的标准 | IEC 61076-2-103 |
| 防护等级符合IEC 60529 | IP 40 |
| 污染等级符合IEC 60664-1 | 污染等级 2 |
| 可焊性 | 符合 IEC 68-2-20 |
| 运行温度 | -30 °C to +80 °C |
| 最高工作温度 | +80 °C |
